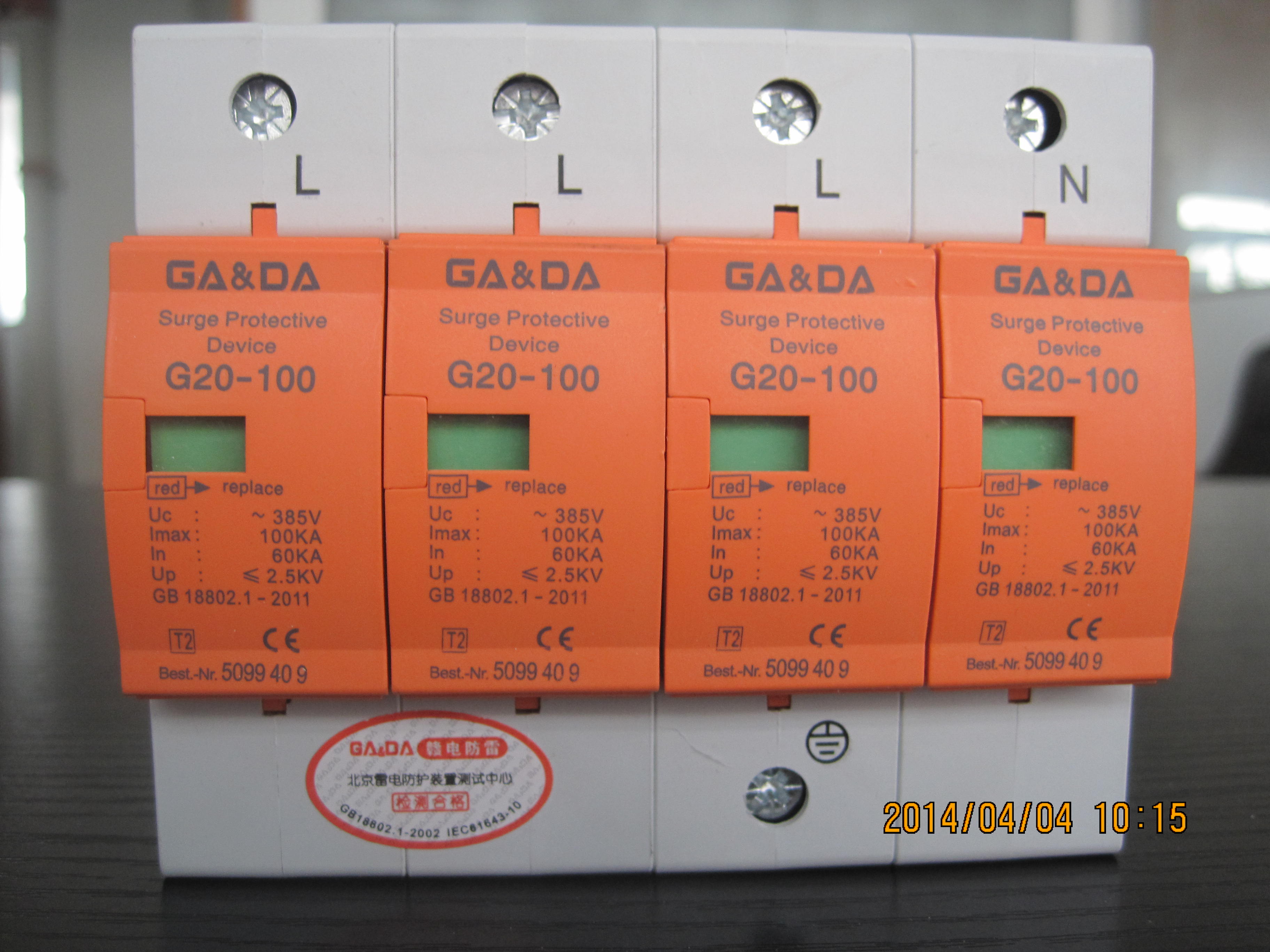

电涌保护器 浪涌保护器 型号G20-20 G20-40 G20-60 G20-80 G20-100 G20-A25 G20-A50
浪涌保护器（Surge protection Device）是电子设备雷电防护中浪涌保护器是不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.
浪涌保护器是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。
电涌保护器的工作原理
当电网由于雷击出现瞬时脉冲电压时,电涌保护器在纳秒内导通，将脉冲电压短路于地泄放，后又恢复为高阻状态，从而不影响用户设备的供电。
型号G20-20系列；G20-40系列；G20-60系列 ； G20-80系列； G20-100系列 G20-A25系列 G20-A50系列
名称
型号
通流量
极数
G20-20
OBO
G20-20
20KA
2P
G20-20
20KA
3P
G20-20
20KA
4P
G20-20
40KA
2P
G20-20
40KA
3P
G20-40
40KA
4P
G20-40
OBO
G20-40
20KA
2P
G20-40
20KA
3P
G20-40
40KA
4P
G20-40
40KA
2P
G20-60
40KA
3P
G20-60
40KA
4P
G20-60
OBO
G20-60
60KA
2P
G20-60
60KA
3P
G20-60
60KA
4P
G20-80
80KA
2P
G20-80
80KA
3P
G20-80
80KA
4P
G20-100
西岱尔
G20-100
100KA
2P
G20-100
100KA
3P
G20-100
100KA
4P
G20-120
120KA
3P
G20-120
120KA
4P
G20-150
西岱尔
G20-150
150KA
4P
G20-160
160KA
4P
G20-180
180KA
4P
G20-A50
石墨间隙
G20-A15
100KA
4P
G20-A25
120KA
4P
G20-A35
160KA
4P
G20-A50
200KA
4P

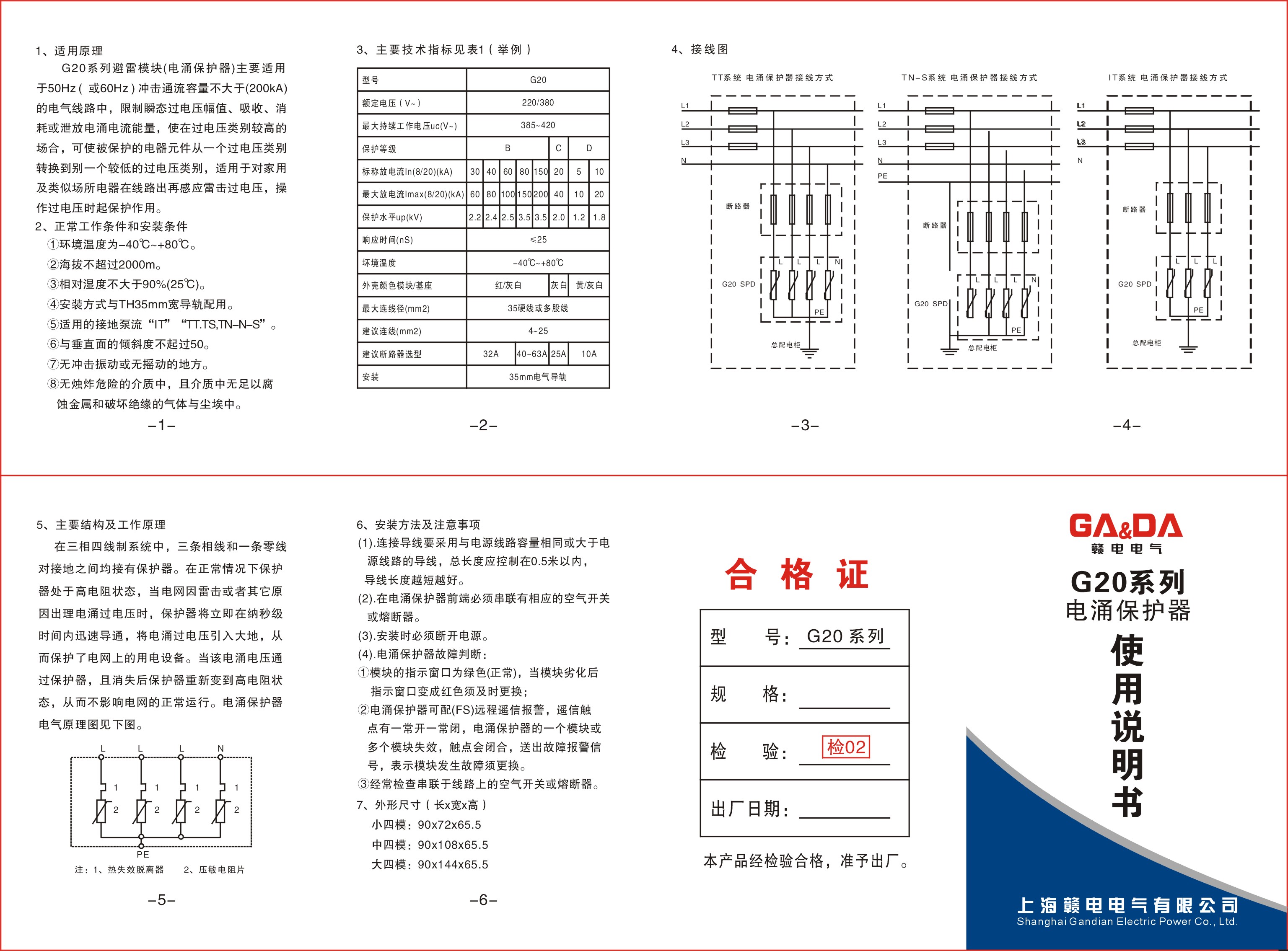

G20--20系列电涌保护器技术参数
适用电源 220/380V
最大持续工作电压 275V
冲击电流（ 10/350μs ）15KA 25KA 35KA 50KA
电压保护水平 ≤2.0KV
响应时间 ≤100ns
工作环境 -40 ℃ -- +80 ℃
外壳材料 阻燃尼龙
电涌保护器的特点
保护通流量大，残压极低，响应时间快；
采用最新灭弧技术，彻底避免火灾；
采用温控保护电路，内置热保护；
带有电源状态指示，指示浪涌保护器工作状态；
结构严谨，工作稳定可靠。
模块化设计，可以带电更换。
安装方便，35mm标准导轨上固定安装。
G20光伏直流电源电涌保护器技术参数
额定工作电压 1000V
最大持续工作电压 1200V
冲击电流（ 8/20μs ） 40KA 80KA 100KA
电压保护水平 ≤3.2KV
响应时间 ≤25ns
工作环境 -40 ℃ -- +80 ℃
外壳材料 阻燃尼龙
G20风力发电电源电涌保护器技术参数
额定工作电压 690V
最大持续工作电压 800V
冲击电流（ 8/20μs ） 80KA 100KA 120KA
电压保护水平 ≤3.2KV
响应时间 ≤25ns
工作环境 -40 ℃ -- +80 ℃
外壳材料 阻燃尼龙
电涌保护器的分级保护
由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对
