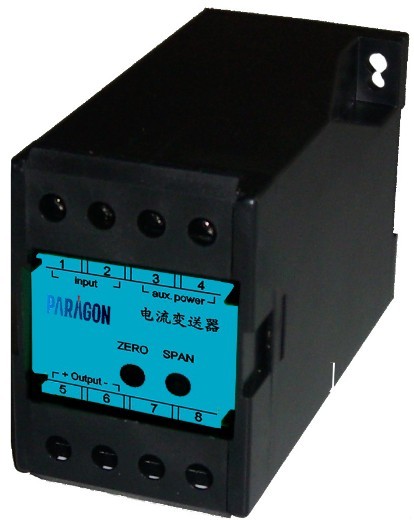

PA-20 单相交流电流变送器

本产品主要是将来自交流互感器的交流电流信号转换成标准的电流或者电压信号,供后端仪表设备采集控制用。产品输入、输出、电源三端口之间全隔离.广泛应用于DCS对电动机、泵或热网的中央监控，监视供电线路及其电流。

特点

●精度等级高，线性度高

●采用进口元器件，集成度高，免于定期校验

●35mm标准导轨安装或底座螺钉安装，通用性强

●输入／输出／电源／外壳隔离，抗干扰能力强，可靠性高



选型代码



PA-20 - □- □- □

主型号

输入量程

A1：0~1A

A2：0~5A

A3：0~10A

A4：用户自定义

输出形式

O1：0~5V

02：0~10V

O3：1~5V

O4：4~20mA

O5：0~20mA

O6：0~10mA

O7：用户自定义

辅助电源

P1：12V DC

P2：24V DC

P3：48V DC

P4：110V DC

P5：220V DC

P6：220V AC

P7：用户自定义





技术指标

●输入负载：电流互感器CT：≤0.2VA

●超负荷能力：可承受2倍额定值（连续），10倍额定值（10s）

●精度：交流：±0.2%、±0.5%

●响应时间：＜400ms

●输出电压：0~10Vdc, 0~5Vdc

(负载电阻＝输入电压／10mAdc)

●输出电流：0~20mAdc ,4~20mAdc

（负载电阻＝10Vdc／输出电流）

●输出波纹：≤0.5% RO

●工作环境温度：0~50℃／小于80%相对湿度（无冷凝状态）

●贮存环境温湿度：-20~70℃／小于70%相对湿度（无冷凝状态）

●耐压强度：AC2KVrms／min

●绝缘阻抗：DC500V时大于100M&Omeg
