◎概述

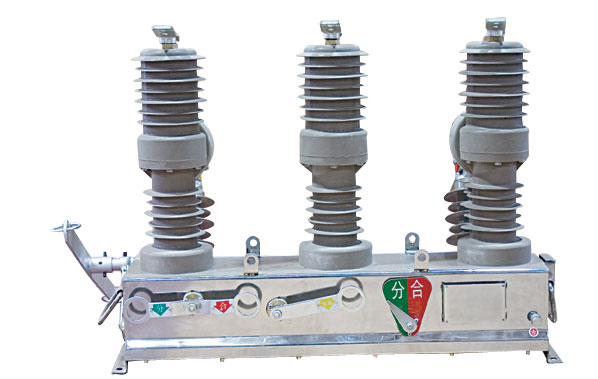

主要用途ZW32-12系列柱式户外真空高压断路器是三相交流50Hz,额定电压12KV的户外高压开关设备，适合于开断，关全城市或者农村配电系统的负 荷电流，过载电流和短路电流。
◎型号意义
◎主要技术参数
项目 单位 ZW32-12/T400-12.5 ZW32-12/T630-16 ZW32-12/T630-20
额定电压 KV 12
额定电流 A 400 630 630
额定短路开断电流 KA 12.5 16 20
额定短路关合电流（峰值） 31.5 40 50
额定峰值耐受电流 31.5 40 50
额定短路耐受电流 12.5 16 20
额定短路持续时间 S 4
额定绝
缘水平 雷电冲击耐压 Kv 相间、 对地75、 断口85
lmin工频耐压 相间、 对地42、 断口48
平均合闸速度 0.6±0.2 额定功率 W 200 储能时间 S ≤8
额定操作顺序 分-0.3s-合分-180s-合分（电动机构）
额定短路开断电流次数 次 30
机械寿命 10000
额定操作电压（分合线圈） V Dc220 110 Ac220 110
动静触头允许磨损厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比 200/5 400/5 600/5
触头开柜 mm 9±1
角头超程 2±0.5
平均分闸速度 mm 1.2±0.3
分闸时间 m/s 30-60
合闸时间 20-40
合闸弹跳时间 ≤2
三相分合闸同期性 ≤2
每相回路直阻 ms ≤80
储能
电机
额定电压 V -220
质量 kg 85
