一、概况

发电厂、变电站的直流系统直接向保护、控制以及其它自动化装置供电，直流系统工作的可靠性、安全性直接关系到企业生产的安全可靠。

当直流系统发生接地故障后，必须尽快查找并予以排除，否则会造成系统部分停电、瘫痪等恶性事故。对此，传统的做法是采用拉路试验，以确定故障线或故障区域，然后再人工查找，这种做法个有很大盲目性，对于一个庞大的直流系统，往往为查找一个接地点要花费几天时间，而且这种拉路试验方法，不仅给安全生产造成威胁，并且对多点接地故障，不允许停电的线路，更是无能为力。

近年来，国内先后出现一些监测、定位装置，但由于这些检测仪器设计原理本身的缺陷及不完善，且操作繁杂，造成其使用效果不理想，因而未得到广泛推广使用。

我公司在多年来生产、设计电力系统保护、自动化装置及仪器仪表的基础上，引进美国A.M.S公司技术，并根据国内电力系统特点加以改进，研制开发出适合我国国情的GK-ZDT型直流系统接地故障探测仪。本仪器结构简单精巧、携带方便、简单、灵敏度高，可准确探测出接地故障线路，并准确定位接地点经在多家发电厂、变电站中使用证明，本仪器在220V、110V、48V、24V各种电压等级的直流系统中，均可准确探测出接地故障点。

二、仪器构成及工作原理。

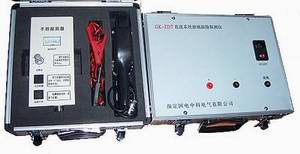

本仪器由信号发生器、手持探测器及探头三部分组成。

2.1信号发生器

信号发生器是本仪器的关键部分，它把编码信号注入直线母线，通过手持探测器接怍其信号，从而判断故障点。信号发生器具有自适应性，可根据被测直流系统的实际参数（如等值对地电容、等值电流、等值负载等）自动输出编码信号。（信号发生器所发了的编码信号对继电保护没有任何影响）

Ø 信号发生器外形尺寸：380mm×250mm×165mm

Ø 信号发生器面板如图一所示：

图一

Ø “+”、“－”：编码信号输出线，向直流系统注入编码信号。

Ø “AC220V”：AC220V电源插座，接通/断开信号发生器工作电源

2.2手持探测器：
