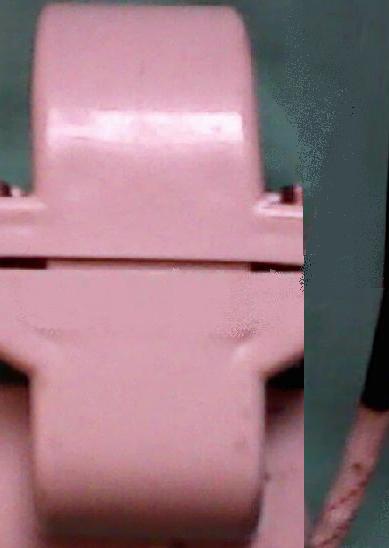

高压感应取电装置(JSY-QD)
1产品简介
高压感应取电装置是一种用于户外(户内）架空高压输电线路的新型感应取电装置。本装置悬挂安装在架空高压输电导线上，与高压输电线路等电位，它将输电导线周围的电磁能量转化为电能，为安装在附近的高压线路电气设备（如线路监控、在线监测、巡检设备、高压软启动、其他高压附属设备等）提供稳定的电源。
2性能特点
Ø 全封闭式外壳，防水防潮，耐高温，能适应户外各种恶劣天气；
Ø 内部电路模块化设计，并有完善的保护电路，运行稳定可靠，抗干扰能力强；
Ø 体积小，安装方便，接线简单；
Ø 可配备大容量锂电池组，即使高压输电导线停电，也能保证较长时间的不间断供电；
Ø 输出功率大，电压稳定。
Ø 当输电线路上的电流为25-100A，装置的输出功率为大于5W；
Ø 本装置可以并联运行，以获得更大的功率输出。
3产品功能
本装置实现了高压输电导线上的电能在线补给，能保证外接负载的长期稳定供电。
4应用范围
目前，安装在高压输电导线附近且与高压输电线路等电位的电气设备种类比较少，而且由于绝缘问题，这些设备难以直接由地面供电，而传统的太阳能蓄电池的供电方式，难于提供较大电源功率，且成本太高，更无法实现全天候供电。电源供给问题已经严重阻碍了高压线路监测设备的开发和应用，而本装置针对性的解决了这一技术难题，实现了电源在线供给，是高压线路电气设备的理想电源。
随着电能质量要求的提高，电力系统输电线路巡检机器人、在线监控设备的需求大增，本装置在电力系统将会得到越来越多的应用。
5接线方式
装置底部引出直流电源线，红色为 +（直流3-24V)，黑色为 —。
6技术参数
Ø 输电线路电流≥0.5-25A时，装置开始输出稳定DC3-12V电压（输出要求定做）。
Ø 硬件参数
输出功率：大于5W
额定输出电压：直流3-24V
额定输出电流：≥100MA
Ø 正常工作温度
-40℃～85℃
Ø 外形尺寸
装置为圆柱型，高110mm，直径170mm
重量：0.5-3kg
7典型应用
输电铁塔远程在线图像监视系统。线路故障检测系统，
高压输电线路导线温度测量系统，高压线路巡检机器人，高压软启动等。
