1、产品简介
开关动作动作测试仪又称开关试验电源 , 是针对各种电压等级的真空、六氟化硫、少油、空气负荷等高低压开关试验 , 检修而设计制造的便携式的直流电源。选择电压灵活 , 体积小、重量轻、使用方便等特点 . 即可作直流电源使用 , 亦可作低电压动作试验 , 是电厂、变电工区、工矿企业检修高压开关的必备仪器。
2、产品用途
Ø 为高压开关的合分闸操作提供操作电源；
Ø 为高压开关的储能机构提供储能电源；
Ø 测量高压开关的合分闸线圈的动作电压。
3、技术参数
|
工作电源：
|
交直流110～240V 15A
|
|
输出电压：
|
直流25～250V（ 可调节）
|
|
恒压输出：
|
（线圈动作时电压降幅＜0.5 V）
|
|
输出显示：
|
数字表和指针表双显示
|
|
输出电流：
|
最大20A（瞬时），电流越小通流时间越长。
|
|
输出回路：
|
储能、合闸和分闸三个回路。
|
|
电压精度：
|
0.5% 纹波系数 1%
|
|
工作环境：
|
温度 -10℃～50℃；湿度 ≤85%RH
|
|
仪器重量：
|
3kg
|
4、使用环境要求
环境温度：-10℃?40℃；
相对湿度：≤85％。
环境温度：-10℃?40℃；
相对湿度：≤85％。

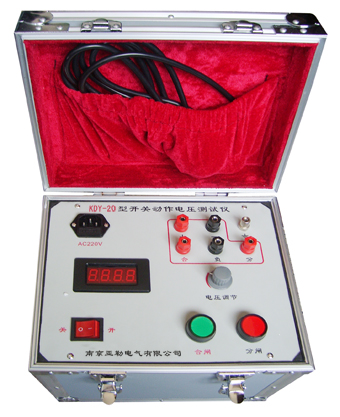

5、面板布置
按键功能：
分：控制分闸电源输出；
合：控制合闸电源输出。
正、负：直接输出＋、-可调直流电源；
分：分、-端输出分闸电源；
合：合、-端输出合闸电源。
接地：保护接地。
电源插座：交流电源输入，自带保险丝。
电源开关：电源开启。
显示屏：监测可调直流电压。
旋钮：调整直流电源电压。
分：控制分闸电源输出；
合：控制合闸电源输出。
正、负：直接输出＋、-可调直流电源；
分：分、-端输出分闸电源；
合：合、-端输出合闸电源。
接地：保护接地。
电源插座：交流电源输入，自带保险丝。
电源开关：电源开启。
显示屏：监测可调直流电压。
旋钮：调整直流电源电压。
6、操作方法
6.1、作直流电源时
Ø 打开电源开关,根据使用要求调节电压电位器，得到所需电压,再关闭电源开关。
Ø 将专用导线分别接在仪器面板上直流输出“+”“－”两端，然后对应接到所需设备电源输入端,打开电源开关即可使用。
6.2、做断路器低电压试验时
Ø 分别将测试导线接到仪器面板上“合”“负”“分”端子上，对应接
