品牌:雷诺尔
产品代码: LNE-SM-W
产品材质: PA尼龙（polyamide）
螺纹规格: 公制螺纹（Mefric）/德制螺纹（PG）
工作温度: -40~＋110℃
颜 色: 黑色，其他颜色可以定做
特 性: 内锁扣和本体特殊设计，装卸只需拨插无需工具；

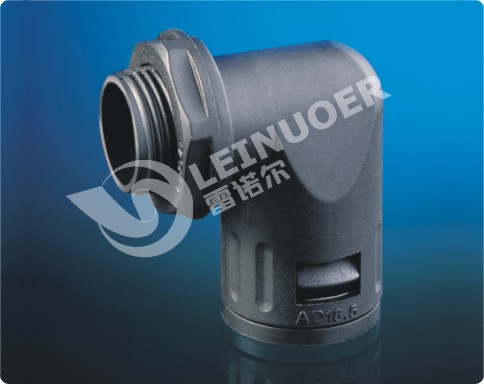

使用方法: LNE-SM-W型软管直角接头是软管的配套产品，可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上，只需软管插入接口即可。
| 型 号 | AD适配软管外径尺寸 | 螺纹规格公制 | 螺纹外径(mm) | I(mm) | C(mm) | E(mm) | F(mm) |
|---|---|---|---|---|---|---|---|
| LNE-SM-W-M12 | AD10.0 | M12x1.5 | 12.0 | 9.0 | 10 | 32 | 16.0 |
| LNE-SM-W-M16 | AD11.6 | M16x1.5 | 16.0 | 11.0 | 10 | 34.5 | 20.0 |
| LNE-SM-W-M16 | AD13.0 | M16x1.5 | 16.0 | 11.0 | 10 | 34.5 | 20.0 |
| LNE-SM-W-M18 | AD13.0 | M18 x1.5 | 18.0 | 10.0 | 10 | 37.5 | 24.3 |
| LNE-SM-W-M20 | AD13.0 | M20x1.5 | 20.0 | 13.0 | 10 | 37.5 | 24.3 |
| LNE-SM-W-M16 | AD15.8 | M16x1.5 | 16.0 | 12.0 | 10 | 37.5 | 24.3 |
| LNE-SM-W-M18 | AD15.8 | M18x1.5 | 18.0 | 12.0 | 10 | 37.5 | 24.3 |
| LNE-SM-W-M20 | AD15.8 | M20x1.5 | 20.0 | 15.0 | 10 | 37.5 | 24.3 |
| LNE-SM-W-M20 | AD18.5 | M20x1.5 | 20.0 | 16.0 | 11.5 | 43.5 | 27.0 |
| LNE-SM-W-M20 | AD21.2 | M20x1.5 | 20.0 | 15.0 | 13 | 49 | 31.0 |
| LNE-SM-W-M24 | AD21.2 | M24x1.5 | 24.0 | 17.0 | 13 | 49 | 31.0 |
| LNE-SM-W-M25 | AD21.2 | M25x1.5 | 25.0 | 16.0 | 13 | 49 | 31.0 |
| LNE-SM-W-M25 | AD25.0 | M25x1.5 | 25.0 | 19.5 | 13 | 52 | 32.0 |
| LNE-SM-W-M25 | AD28.5 | M25x1.5 | 25.0 | 19.5 | 13 | 57 | 34.0 |
| LNE-SM-W-M27 | AD28.5 | M27 x2.0 | 27.0 | 23.0 | 13 | 57 | 34.0 |
| LNE-SM-W-M30 | AD28.5 | M30x2.0 | 30.0 | 23.0 |
