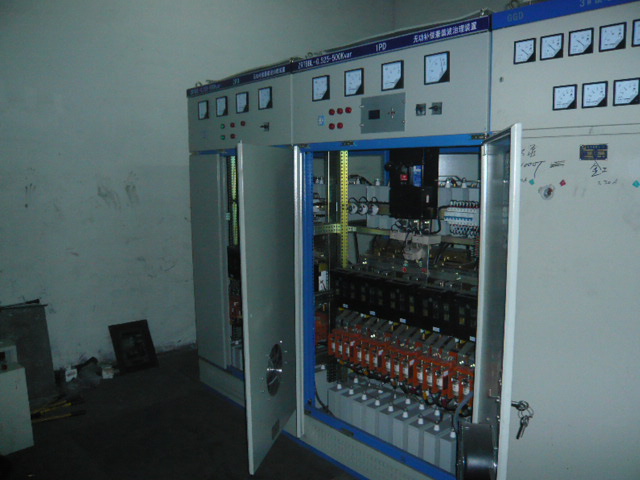

ZRTBBL静态无功补偿兼谐波治理装置 详细说明：
系统功能及关键元器件性能3.1 系统功能
l 环境温度：-25℃～+55℃，相对湿度不大于90%（25℃）。安装环境：室内，等级要求同配电间
l 补偿系统接入整流变压器的二次侧的中频机开关下端
l 补偿系统能静态跟踪补偿负载无功功率的变化
l 谐波电流平均吸收率达到70%以上，相应次的谐波电压均满足国标GB/T14549-93要求
l 补偿的平均功率因数≥0.95
l 补偿过程中电网电压波动满足国家相关标准要求
l 系统具有以下安全运行措施：
系统：过电压保护、失电压保护、过电流保护、电流速断保护、低电压保护、接地保护、氧化锌避雷器抑制过电流保护、放电电阻放电保护；
电容器：过压、过流、过热保护及缺相保护；
电感（电抗）：过流、过热保护。
l 补偿装置系统总功率损耗：P损小于2%Q总（Q总为补偿总量）
l 系统不产生无线电(射频)电磁干扰。
l 运行方式：全自动，连续工作。
l 显示参数：PF，U，I，S，Q，P，工作状态等11种指示。
3.2 关键元器件性能
3.2.1 滤波电容器
滤波电容器采用材料补偿及滤波专用电容膜，其性能为：
（1）线电流密度为0.12A/米或相当于0.75KVar容量(0.96KV)允许最大电流为2Ar.m.s，可承受冲击短路电流能力为60A，使用环境温度为-25℃～+55℃，温度系数为0.015%，以环境温度20℃为基准，温度从-20℃～+55℃，其电容量变化不超过±0.006；
（2）电容损耗小于0.001(tgδ)；
（3）电容量年衰退率不大于0.02%；
（4）具有过电压保护性能：当过电压产生时，电容器不击穿，并自动将瞬间过电压的能量释放；
（5）具有过流保护性能：当电流超出允许值时，内部压力保险将切断电源；
（6）过热保护：同过流保护；
3.2.2滤波电抗（电感器）
滤波电抗器采用三相铁芯式电抗, 有良好的线性度，采用取向硅晶片及合理的气隙，电感器采用多层绕制而成，以保证每根电感量之间的偏差不大于1%，工作时确保最高温升不超过60 °K，电感器内置温度保护开关，在工作异常时（温度达到105°C）由主控器控制，予以切断电感器电路。
3.2.3 电容器专用投切开关
高性能真空开关作为开关器件，快速通断滤波回路，因此应合理选择响应快速无拉弧的平均通态电流及反向阻断电压，我司采用静态模拟高性能开关电路的工作状态（如图为单元结构），图中为投切开关内部结构及构造。
