ZRDRQBH型电容器组微机保护单元
操 作 规 范
中容电力补偿设备有限公司
一．概述 ZRDRQBH型微机保护单元是针对无功自动补偿装置的专用产品。该产品外型美观、保护功能齐全、操作简单方便、全中文显示；软件系统采用嵌入式系统设计，可靠性高，响应速度快；由于采用高精度测量芯片，因而测量精确可靠，控制精度高，完全能够取代传统的继电保护。
二．保护功能
1、二段延时不平衡电压保护，一段无时限速断不平衡电压保护 2、二段延时过流保护，一段无时限速断过流保护 3、保护时间整定范围0~50S
三．技术性能
1）工作电源：86~265VAC 2）电压输入：开口三角电压；电流输入：A、C相差电流 3）频率：50Hz 4）电容器控制输出：（5A250VAC） 5）报警继电器输出：（5A250VAC） 6）测量精度：相间电压≤0.5%
线电流≤0.5% 7）微机保护单元动态响应时间小于30ms 8）工作环境： 环境温度：-20~60℃ 相对湿度：85%（25℃） 海拔：2000m 室内外安装，无导电尘埃、无蒸汽、无爆炸、无腐蚀性气体、无较强震动
四．机械特性
控制器尺寸：198*132*70mm(长×宽×高)
开孔尺寸：192*126mm(长×宽) 安装方式：将监控终端仪表装入装置面板开孔糟内，紧固螺钉将监控仪固定在装置面板上。

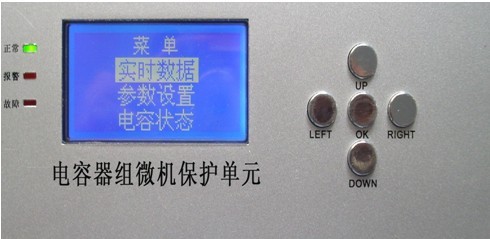

五、控制器界面图例
六．操作说明
1．【主菜单】功能说明
说明：主界面有三个菜单项，分别是实时数据、参数设置和电容状态等。
按键说明：
【上 键】向上选择菜单项；
【下 键】向下选择菜单项；
【确定键】进入选中的功能界面。 主菜单
2．【实时数据】功能说明
说明：系统有4个子页面，可以分别显示4路电容的开口电压和差动电流
一路电压数据 二路电压数据
按键说明：
【上 键】向上翻页；
【下 键】向下翻页；
【左 键】选择功能选项‘翻页’；
【左 键】选择功能选项‘返回’；
【确定键】在功能选项为‘翻页’情况下执行向下翻页，在功能选项为‘返回’情况下返回主菜单。
