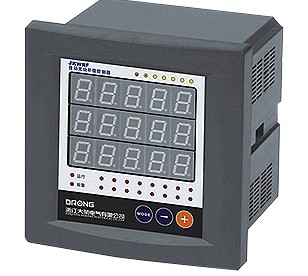

JKWRF 型低压无功分相补偿控制器
适用范围
JKWRF型低压无功分相补偿控制器由公司研制开发的新一代高品质的无功功率补偿控制器，在JKWR型的基础上进一步研发的，具有取样三相电流及电压，能实现分相补偿功能及智能电力仪表于一体的新一代综合类产品，该产品由最新PIC微电脑为核心，其功能强大抗干扰能力强、运算速度快，产品采用贴片工艺和多项专利技术制造，产品质量非常可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量；实时监测电网的三相电流、电压、功率因素、谐波等运行数据，并能分别显示其瞬时值。
该产品一次性通过电力工业部无功补偿成套装置质量测试中心型式试验，主要性能达到了国内最先进水平，完全符合DL/T597-1996行业标准，已通过ISO9001：2000质量体系认证。
型号命名
产品主要功能及技术特点
本产品主要用于公用配电变压器、专用配电变压器及配电柜的综合数据口，并在有谐波的场合下能正确显示电网功率因数，它有如下的功能和技术特点：
1、控制物理量为无功功率，实现电网缺多少无功，即控制电容器补多少无功；
2、具有三相共补、三相分补、混合补偿等补偿方式。
3、具谐波监测和超值保护功能；
4、完善的保护措施：设置“过压”、“欠压”、“缺相”、“谐波”等多重保护。严格防止线路在电压过高、电压过低、缺相、谐波超限时投入，实现快速切出保护补偿电容器；
5、完善的延时及防止投切振荡闭锁；
6、具有自动运行与手动运行两种工作方式；
7、控制参数全数字可调的友好人机界面；
8、精确的数据监测；系统将采用真有效值进行数据采样，电流电压的测量准确度达0.5级，有功无功功率等达1.0级，并能精确循环显示电网的电压、电流、功率因素等电网数据瞬时值，能代替指针式仪表；
9、投切方式采用自动循环投切和优化投切相结合；
10、通讯采用串行通讯口为RS-485，波特率为4800/9600可编程设置。通讯协议采用MODBUS协议
主要技术参数
|
测量精度
|
电压
|
0.5级
|
|
电流
|
0.5级
|
|
|
功率
|
1.0级
|
|
|
功率因数
|
1.0级
|
|
|
时间误差
|
≤1秒/天
|
|
|
谐波误差
|
≤±5%
|
|
|
数据采样测量值
|
真有效值
|
|
|
功耗
|
≤10VA
|
|
|
输入电流
|
模拟量5A
|
|
|
控制方式和控制物理量
|
手动/自动，投切物理量为无功功率
