执行标准： DL/T849.6-2004

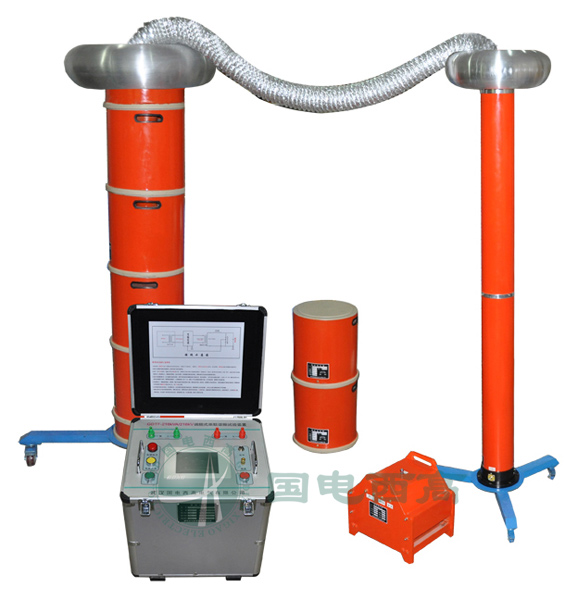

GDTF系列装置是国电西高主要针对500kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、 套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是高压试验部 门及电力承装、修试工程单位理想的耐压设备。GDTF系列装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。
产品特点
● 同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
● 变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电
● 配置灵活，可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高
技术指标
● 工 作 电 源： 220V/380V±15% 50Hz±5%
● 额定输出电压： 0~800kV，输出频率： 20~300Hz
● 谐振电压波形： 正弦波，波形畸变率<1.0%
● 最大试验容量： 1000kVA
● 满负荷工作： 连续工作时间60min
● 品 质 因 数： 30~90
● 频率调节灵敏度： 0.1Hz，不稳定度<0.05%
● 环 境 温 度: -25℃～＋45℃
● 相 对 湿 度： 不大于80%
