品牌:高电
ZW8-40.5户外高压真空断路器产品主要结构

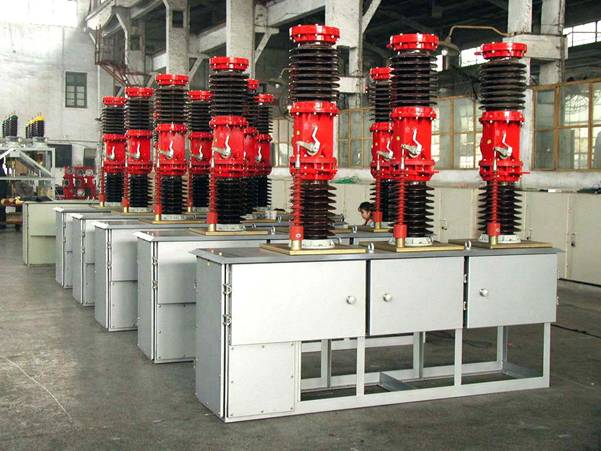

该产品主要结构为三相支柱式，三相共装在基架箱上。基架箱内装操动机构、电流互感器、加热器、传动杆件、分闸弹簧等。基架箱设有可靠的防水措施，能确保箱内的操动机构、电流互感器等不受户外外界环境变化而受潮。外观见图
主体部分结构，断路器主体部分由上出线座、真空灭弧室、下出线座组成。真空灭弧室装在一个注满硅油的瓷套内，瓷套与上下出线座均有可靠的密封结构，因而使真空灭弧室的外绝缘消除了因外界条件变化、气温变化可能产生凝露而降低绝缘的可能。
为了使断路器装配、调整方便，同时也便于检修、测量和维护，一相或二至三相电流互感器均装配在基架内。互感器可以根据用户需要选用。每个互感器可带四个线圈。两个用于测量，两个用于保护。互感器的电流规格有：100/5、200/5、400/5、800/5、1000/5、1600/5等。
该产品主要结构为三相支柱式，三相共装在基架箱上。基架箱内装操动机构、电流互感器、加热器、传动杆件、分闸弹簧等。基架箱设有可靠的防水措施，能确保箱内的操动机构、电流互感器等不受户外外界环境变化而受潮。外观见图
主体部分结构，断路器主体部分由上出线座、真空灭弧室、下出线座组成。真空灭弧室装在一个注满硅油的瓷套内，瓷套与上下出线座均有可靠的密封结构，因而使真空灭弧室的外绝缘消除了因外界条件变化、气温变化可能产生凝露而降低绝缘的可能。
为了使断路器装配、调整方便，同时也便于检修、测量和维护，一相或二至三相电流互感器均装配在基架内。互感器可以根据用户需要选用。每个互感器可带四个线圈。两个用于测量，两个用于保护。互感器的电流规格有：100/5、200/5、400/5、800/5、1000/5、1600/5等。
断路器的主要数据见下表
|
序号
|
名 称
|
单位
|
技术参数
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定电流
|
A
|
1250 、 1600
|
|
3
|
额定短路开断电流
|
kA
|
20 25 31.5
|
|
4
|
额定短路关合电流 ( 峰值 )
|
kA
|
63 80
|
|
5
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
|
6
|
动稳定电流 ( 峰值 )
|
kA
|
63 80
|
|
7
|
4 S 热稳定电流
|
kA
|
20 25 31.5
|
|
8
|
额定雷电冲击耐受电压 ( 全波 )
|
kV
|
185
|
|
9
|
额定短时工频耐受电压 (1min)
|
