品牌:帅科电气
起订:1

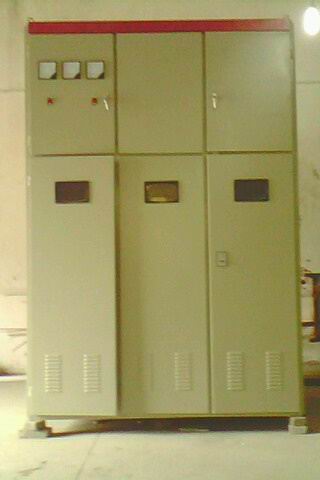

SGB型高压无功自动补偿装置
1、概述
高压无功自动补偿装置并联连接于10kV工频交流电力系统，采用网络无功功率和电压综合控制来实现实时自动完成电容器的投切，以提高功率因数，减少线路损耗，提高供电质量。
SGB型用于10kV线路，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器(或户外柱上式电流互感器)、电压互感器、避雷器、联接母线等组成。电流信号的测量采用户外柱上式电流互感器或无线电流互感器，电压互感器V型接于真空开关之前，用来测量母线的电压，通过电压、电流计算无功功率。用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。
自动投切原理：测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自
