一、 概述

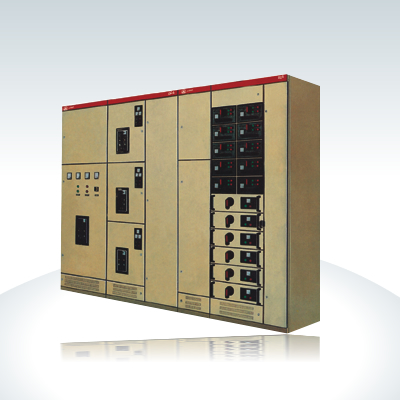

GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)V、(600)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的基本组织形式见附图1。
装置的设计符合下列标准
IEC439-1《低压成套开关和控制设备》
GB7251 《低压成套开关设备》
ZBK36001 《低压抽出式成套开关设备》
二、产品型号及含义  |
三、使用条件 3.1 周围空气温度不高于+40°C，不低于-5°C。24小时内平均温度不得高于+35°C。 超过时，需根据实际情况降容运行。 3.2 户内使用，使用地点地海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度：如+20°C是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。 3.4 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。 3.5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。 3.6 用户有特殊要求时，可以与我公司协商解决。 |
四、主要技术参数
4.1 基本技术参数见表1
| 主电路额定电压(V) | 交流380(400)、(660) | |
