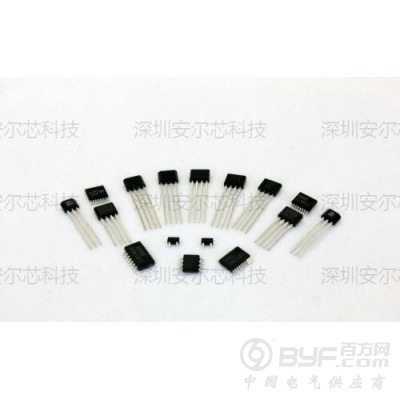

CC6207全极霍尔开关

全极霍尔开关CC6207贴片

CC6207M是一颗微功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。

特别适用于使用电池电 源的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 CC6207M具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。

与其他一般霍尔传感装置不同的是 并不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。

CC6207M内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、 动态失调消除模块、锁存模块以及CMOS输出级。

由于CC6207M使用先进的BiCMOS工艺，整体优化了的线路结构，使得产品获得极低的输 入误差反馈。

产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。

同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。 CC6207M提供SOT23-3，TO-92S和DFN4L三种封装，工作温度范围为-40~125°C。

特性

工作范围宽，2~5V

微功耗

反应速度快，工作频率为32Hz

全极性输出，对南极和北极磁场均可响应

良好的温度稳定性

开关点漂移低

ESD（HBM）6000V

SOT23-3和DFN4L小尺寸封装

符合RoHS标准

应用

仪器仪表

PDA

笔记本电脑
