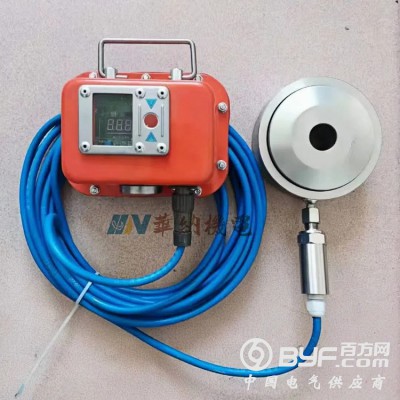

数显式锚索应力传感器

一、基本概念与工作原理

1. 定义

数显式锚索应力传感器是一种通过应变测量技术，将锚索或锚杆的轴向应力转换为电信号，并最终以数字形式显示的监测设备。它主要用于地下工程（如煤矿、隧道）、岩土工程及结构健康监测中，实时监测锚索的受力状态，确保工程安全。

2. 工作原理

• 应变测量技术：
  传感器内部包含应变体（如钢筒），当锚索受力时，应变体产生变形，粘贴在应变体上的应变计将变形量转换为电压信号。

• 信号处理：
  电压信号通过监测主机处理，转换为数字信号并显示在屏幕上（如LED或LCD）。

• 通信传输：
  部分型号（如GPD450M）通过RS485协议将数据传输至远程监控系统，实现实时数据采集与分析。

二、核心功能与技术参数

1. 核心功能

• 实时监测：
  连续监测锚索的轴向应力变化，及时发现异常（如预应力损失、过载等）。

• 高精度测量：
  测量精度通常为±0.1kN（满量程），分辨率可达0.05%F.S.，确保数据可靠性。

• 数字显示：
  直接显示应力值，避免人工读数误差。

• 远程传输：
  支持RS485等数字通信协议，便于集成到自动化监测系统中。

• 环境适应性：
  设计有防震、防水结构，适用于煤矿井下等恶劣环境。

2. 典型技术参数（以GPD450M为例）

三、应用场景

1. 煤矿安全监测

• 巷道支护监测：
  监测巷道顶板或两帮锚杆（索）的应力变化，预防冒顶、片帮等事故。

• 数据驱动决策：
  实时数据用于评估支护结构稳定性，指导加固措施。

2. 隧道与边坡工程

• 隧道施工安全：
  监测围岩应力，确保施工安全。

• 边坡稳定性评估：
  监测滑坡风险，及时预警。

3. 桥梁与大坝监测

• 桥梁结构安全：
  监测吊索或拉索的张力，确保结构安全。

• 大坝锚索监测：
  防止因应力变化导致的结构破坏。

4. 地质勘探与灾害预警

• 地层应力监测：
  为地质灾害（如地震、滑坡）提供预警数据。

四、安装与维护

1. 安装步骤

1. 固定传感器：
   将传感器安装于锚索托盘上，用锚具或螺母压紧，确保与锚索轴向一致。

2. 连接电缆：
   使用MHYV1×4通信电缆连接传感器与监测主机，长度通常为2米。

3. 初始化校准：
   安装后通过矿灯照射显示屏，激活传感器并校准零点。

2. 维护注意事项

• 防震保护：
  运输和存储时使用防震泡沫包装，避免碰撞。

• 防锈处理：
  长期存放时，金属部件涂润滑油防锈。

• 定期检查：
  定期校验精度，确保数据准确性。

五、优势与局限性

1. 优势

• 高精度与稳定性：
  采用先进应变技术，数据可靠。

• 操作简便：
  数字显示，无需复杂读数。

• 适应恶劣环境：
  本质安全设计，适用于煤矿等高危环境。

2. 局限性

• 安装要求高：
  需专业人员操作，确保传感器与锚索轴向对齐。

• 成本较高：
  相比传统机械式仪表，价格较贵。

• 依赖电源：
  需持续供电，电池更换或有线供电可能增加维护难度。

六、未来发展趋势

1. 智能化：
   集成AI算法，实现数据自动分析、异常预警及远程控制。

2. 无线化：
   采用无线通信技术（如LoRa、NB-IoT），减少布线成本。

3. 微型化：
   体积更小，便于集成到更紧凑的结构中。

4. 多参数监测：
   同步测量温度、湿度等环境参数，提升综合监测能力。

通过以上信息，用户可全面了解数显式锚索应力传感器的功能、应用及技术细节，为工程监测提供可靠支持。
