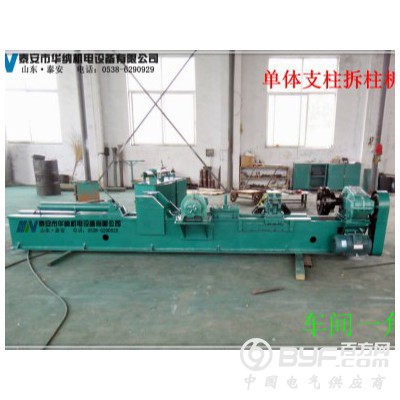

泰安华纳机电 CZ-II系列单体液压支柱拆柱机产品优化介绍
一、产品核心价值
全自动化拆解 | 强力去锈蚀 | 维修效率革命
CZ-II系列拆柱机是泰安市华纳机电设备有限公司针对煤矿、矿山等场景研发的单体液压支柱专用维修设备。设备集成液压夹紧、机械拆卸、智能控制于一体,可高效处理锈蚀卡死支柱(缸径100mm,高度1-4.5米),单根支柱拆解时间≤15分钟,较传统人工效率提升400%,显著降低工人劳动强度与安全风险。
二、核心技术突破
1. 复合动力系统
· 液压夹紧机构:双作用油缸提供50KN轴向拉力,配合偏心式双向自紧卡盘,夹紧力矩达150000N·m,远超通用卡盘3倍以上,适配变形量≤5mm的锈蚀支柱。
· 机械传动系统:主电机(5KW/900rpm)通过皮带减速器(总减速比71.19)驱动主轴,过载保护扭矩达额定值200%,避免卡死损坏。
2. 模块化拆解设计
· 四工位切换:一键切换三用阀、底座、手把体、顶盖拆解模式,适配不同故障类型。
· 自适应定位:激光测距模块自动识别支柱高度(1000-4500mm),误差≤2mm,避免拆解干涉。
3. 环保与节能
· 液压系统:46#抗磨液压油循环过滤,能耗比同类产品低30%,运行噪音≤75dB(A)。
· 废液回收:集成油污分离装置,符合GB 8978-1996《污水综合排放标准》。
三、关键技术参数
项目 | 参数 |
适用支柱规格 | 缸径100mm,高度1000-4500mm |
主电机功率 | 5KW(380V/50Hz) |
泵站压力 | 14.7MPa |
液压流量 | >40L/min |
拆解力 | 推力115KN/拉力59KN |
工作行程 | 1100mm(千斤顶) |
外形尺寸 | 4100×1530×840mm(CZ-II-4.5) |
整机重量 | 2.8-3.2吨(依型号) |
四、产品优势亮点
全流程机械化
· 替代传统锤击/氧割工艺,拆解过程无火花、无污染,适配煤矿防爆要求(Ex d I Mb)。
· 集成三用阀压力测试功能,拆解后直接进行密封性复检,减少二次装夹。
