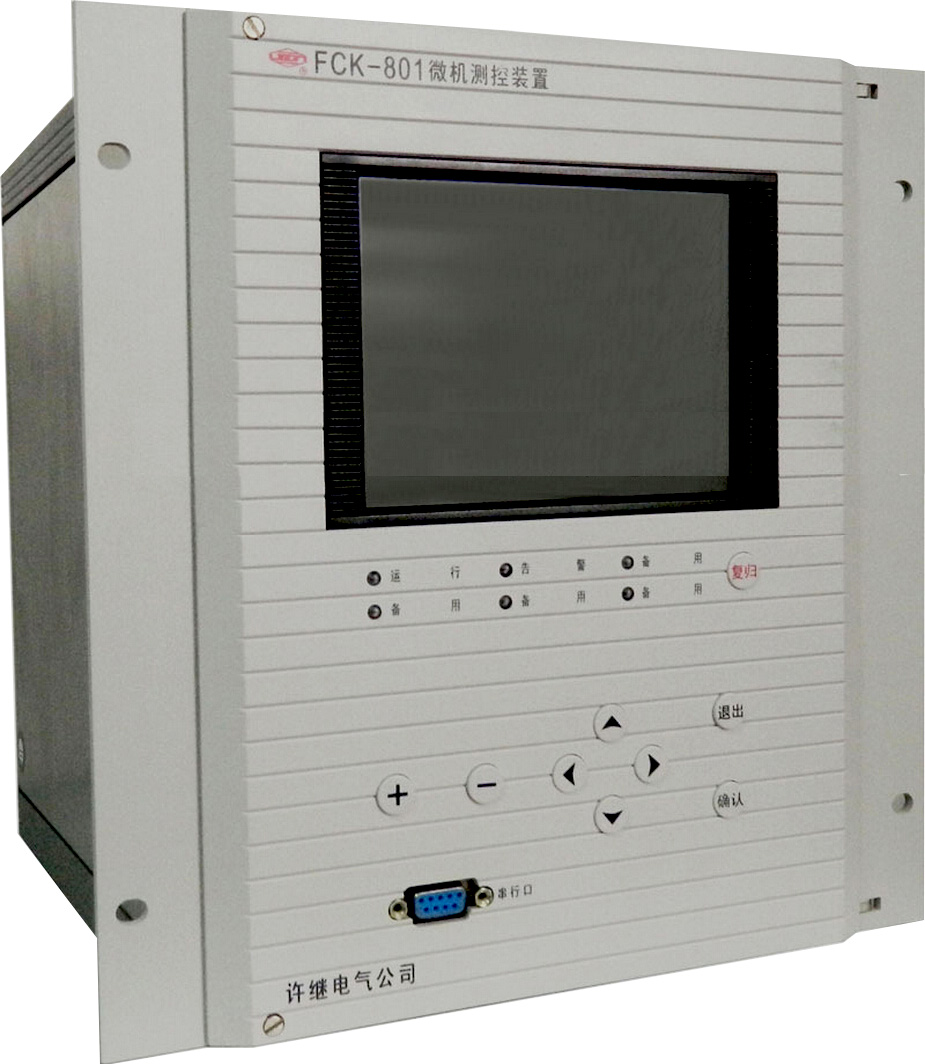

许继FCK-802微机测控装置

• 许继FCK-802微机测控装置

• FCK-800系列微机测控装置主要用于500kV及以下各种电压等级的变电站中，是变电站自动化系统的间隔测控单元。装置按照间隔单元实现测量、记录、监视、控制等功能，分成FCK-801、FCK-802、FCK-803三种型号，能够满足各种电压等级的变电站综合自动化系统的要求。

主要特点：

许继FCK-802微机测控装置

装置主要特点如下：

• ●    采用32位高性能DSP处理器、32位逻辑处理器和16位的高速AD；强弱电彻底分离，具有完善的自检功能；
• ●    采用Nucleus Plus公司的实时多任务操作系统，保证装置的实时性、可靠性和运行的稳定性，软件的升级更加方便；
• ●    大屏幕、图形化、汉化、彩色液晶。
• ●    支持RS232、RS485、Ethernet等多种通信接口，采用国际通用标准规约（IEC60870-5-103、IEC60870-5-         104），方便与不同厂家的产品互联

高精度的测量技术

•   32位高性能DSP处理器；16位的高速A/D；32点采样；
•   对二次TA的传递误差采用软件动态补偿技术；

 高可靠性的软硬件设计

•    采用嵌入式RTOS；
•    输入、输出分开，强电、弱电分开；良好的电磁兼容性。

完善的自检功能

•    遥测采集回路自检；
•    开出回路自检（可以检测到出口继电器的动作线圈）；
•    AD、FLASH、EEPROM芯片自检。

完备的间隔层监控功能

•    监视：大屏幕彩色液晶；人性化的操作界面；显示本间隔的主接线图；
•    控制：可直接通过人机界面的主接线图控制开关、刀闸、档位等；
•    记录：包括遥信记录、事件记录、告警记录、操作记录；总计最多保存100条；
•    通信：测控装置直接上以太网，并与其他智能设备共享网络通道，全站数据共享。

 许继FCK-802微机测控装置

 可配置

•    遥测点的数量、遥信点的数量、遥控点的数量均可配置；
•    主接线图、同期功能、档位监控功能等均可配置；
•    专用的可视化配置工具
•   DIO插件可配置3块，DI最多48路,DO最多24路；
•    配置灵活，满足多种应用的需要。

 许继FCK-802微机测控装置

基本功能：

遥测

FCK-801A支持12路交流输入。

通过对二次TA传递过程幅值误差和相位误差的研究，对二次TA传递误差采用软件动态补偿技术，使电流在全范围内满足0.2%精度要求。

遥信

遥信处理分为单点遥信和双点遥信。

对于重要的断路器或刀闸用它的跳位状态和合位状态组成一个双点遥信来表示它的状态，两路开入组成的双点遥信有四种状态：00、01、10、11，其中0（跳位）1（合位）、1（跳位）0（合位）对分别应双点遥信的合、分状态，0（跳位）0（合位）、1（跳位）1（合位）是无效状态。

遥控

支持三级控制体系

    支持站控级、间隔层测控单元就地和现场就地三级控制。其优先级的顺序为：现场就地控制优先级最高，测控单元就地控制优先级第二，站控级优先级第三。

控制出口的安全性

为了保证控制出口的安全性，FCK-801A系列装置提供具有公共端的合闸分闸触点。

许继FCK-802微机测控装置

遥调

装置具有对三组变压器的档位采集和控制功能，档位输入形式采用BCD码，如果变压器的档位为十进制码，需要加装BCD码制转换器。另外，装置具有滑档闭锁功能。

电度量采集功能

提供积分电度或脉冲电度量（最多6路）的采集计算功能。

 事件记录

最多记录100条，保存在掉电不丢失记忆芯片中。

 GPS对时

对时方式：“数据流+脉冲”方式或IRIG-B方式；

脉冲规格：DC 24 V；

对时精度：≤1 ms。

装置自诊断

具有完善的自检功能，当硬件出现异常时会发出告警信号并根据严重程度决定是否闭锁出口，根据告警信息可快速定位装置硬件的故障位置，方便更换备用件快速排除故障。

可选配的功能

许继FCK-802微机测控装置

同期合闸检测功能

同期功能的选择

同期功能的选择通过三个软压板（无检定、检无压、检同期）控制，这些压板可以通过后台监控或远方调度投退。同期方式与压板的

 同期操作模
