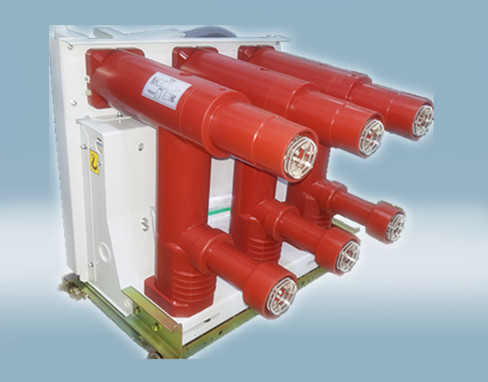

VZF(R)-12中置固封式真空负荷开关-熔断器组

◆ 产品概述

    VZF(R)- 12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用 于户内铠装式空气绝缘开关柜中。它符合GB3804-2004 GB16926-1997等标准的规定。在正常使用条件下，只要在真空开关的技术参数范围 内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

◆
4. 技术参数
4.1 主要规格及技术参数

4.2 断路器装配调整后机械特性参数

4.3 分合闸线圈参数

4.4 储能电机
采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数

5. 产品外型尺寸

6. 产品结构及特点

6.1 真空灭弧室
断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构
断 路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在 湿热及严重污秽环境下也可对电压效应呈现出高阻态。
断路器在合闸位置时主回路电流路径：
上出线座28经固定在灭弧室上的上支架27到真空灭弧室内部静触头，经动触头及其联接的导电夹，软连接，至下支架30，下出线座32。由绝缘拉杆34与内部碟形弹簧33经过断路器连杆系统来完成断路器的操作运动及保持触头接触。
断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中额定电流1250A及以下等级运
行时均可不必去除，额定电流1600A及以上等级运行时必须去除。
6.3 操动机构
操 动机构是平面布置的弹簧储能式操动机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机构箱内，断路器的机构箱同时用作操动机构的构架。机构箱被 四块中间隔板分成五个装配空间，期间分别装有操动机的储能部分，传动部分，脱扣部分和缓冲部分，前部设有合，分按钮，手动储能操作孔，弹簧储能状态指示 牌，合分指示牌。这样，灭弧室和机构前后布置组成一个整体，使两者更加吻合，减少不必要的中间传动环节降低了能耗和噪声，使断路器的功能更加可靠。
6.4
