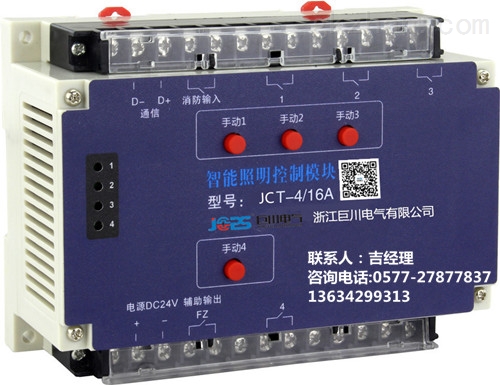

巨川电气ASF.RL4.10A安装4路10A开关继电器模块ASF.RL4.10A安装尺寸

巨川电气ASF.RL4.10A安装4路10A开关继电器模块ASF.RL4.10A安装尺寸 巨川电气ASF.RL4.10A安装4路10A开关继电器模块ASF.RL4.10A安装尺寸

一、 概述
巨川电气智能照明控制模块面板，包含2键、4键、6键、8键、12键等类型，通讯采用E-BUS总线通讯方式，自带场景控制，适合智能开关模块与智能调光模块等配合使用，具有远程编程和管理功能。智能照明控制模块是以微处理器和现代电力电子先进技术开发为基础开发的高性能产品，能对照明电控实行监控和操作，改善照明电控的负荷及故障，减少维护费用，降低工作人员维护工作量，操作简单、功能强大。
二、 功能特点
多种按键模式：单开、单关、单开/关、短按/长按等
多种按键控制类型：场景、单多回路调节等
具有远程编程和管理功能
每个按键有红、蓝指示灯指示
实时反映所对应回路的状态
采用485总线方式通讯
86型暗盒安装
*时控功能 *手动功能 *自动功能 *消防功能 *光控功能 *远程远程有线控制
三、 主要技术参数
输入电压：DC24V
总线耗电：30mA/DC24V
按键数：2、4、6、8、12
环境条件：
工作温度0℃~45℃
工作相对湿度20%~90%
储存温度-40℃~+55℃
储存相对湿度10%~93
5. 外形尺寸：86mm×86mm×35mm
6. 重量：0.3kg

智能照明控制模块连接系统
    无需网关，无需服务器主机，安装无需技术人员指导，组网非常简单。
    电脑无需高配置，支持WIN 7系统32位，手机安卓系统。
    智能照明控制模块Y-BUS系统有线通信距离5公里内无需价格信号放大器。

智能照明控制模块对大厦电控操作：
      大厦智能照明监控系统终端是有监控室操作及监控大厦的照明部分，.管理人员只需要在监控室操作整个大厦的电路，无线亲自到位检查和现场操作，只需在监控终端就可以操作和检查照明是否开/关。

安装方式：
1.安装在导轨上，4路智能照明模块等于4位开关，6路智能控制模块等于6为开关，8位智能照明控制模块等于8位开关。
2.模块接线直出直入非常方便。
3.总线使用羿力总线一条线即可，减少接线错误。
4.接线端子大，能过25平方线。

接线示范：
1.开关为正泰开关，16A开关直接接到模块输入端子上，输入端子直接到灯。
2.总线和模块与模块直接串联起来，然后接到电脑上。

智能照明模块适用范围:
工业设施
冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系
