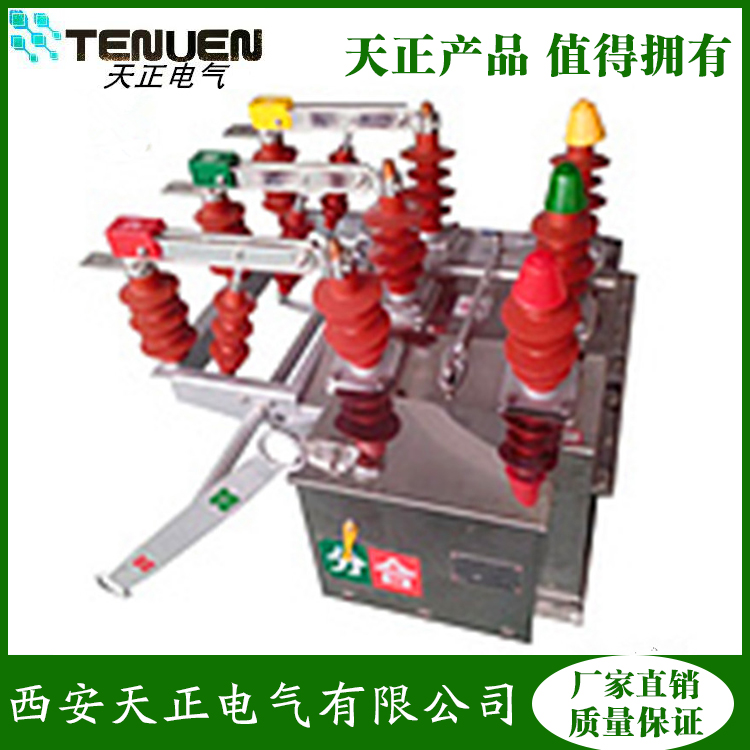

zw8-12户外真空断路器山东厂家直销高压真空断路器 j价格 型号

1. 概述
zw8-12户外真空断路器山东厂家直销高压真空断路器 j价格 型号ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV 系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压 断路器》和IEC 60056《高压交流断路器》等标准。

2. 型号及含义

3. 使用条件
3.1 正常使用条件
a) 周围空气温度: -40℃～+40℃；
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f) 污秽等级:Ⅲ级。
3.2 特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数
4.1 断路器主要技术参数

4.2 断路器装配调整后机械特性参数

4.3 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。隔离开关的机械寿命为2000次。

4.4 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；
4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；
4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。
4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；
4.8 断路器手动和电动原理图见图1和图2。(注：以随断路器的二次接线原理图为主)

5. 断路器结构特点和动作原理
5.1 断路器结构如图3所示。
断路器由操动机构、导电回路、绝缘系统、密封件及壳体组成。整体结构为三极共箱式，导电回路是由进出线导电杆、动静端导电板、导电夹与 真空灭弧室连接而成，外绝缘主要是通过高压套管来实现，具有搞污秽能力，内绝缘为复合绝缘。带隔离刀的断路器(见图5)，另增三极隔离开关(由另一轴驱 动)与之串联，断路器和隔离开关之间有可靠的防误机械联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；断路器处在分闸位置时，隔离开关才 能进行分、合闸操作。
5.2 动作原理
断路器是由操动机构操纵，见图3。机构或分闸弹簧17带动断路器的三极主轴6转动，同时拉动绝缘操作杆16和拐臂15，使真空灭弧室8的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。
隔离刀由图5中隔离刀轴驱动隔离刀的分合。隔离刀与断路器之间装有机械联锁装置，保证隔离刀先于断路器闭合，而后于断路器分开，断路器在合闸状态，隔离刀不能动作，图5中隔离刀轴7由另一手柄5操动。隔离刀分合另有标志牌显示。

6. 断路器外形及安装尺寸
