变压器排油注氮灭火装置

1.概述

    油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。由于油浸电力变压器的铁芯产生的持续高温或短路、过电压等的内部电弧产生的高能放电使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，这些混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。

针对上述变压器火灾事故的特征，我公司开发了专门针对大型油浸变压器的BPZM变压器排油注氮灭火装置。

为了能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读。

2.装置简介

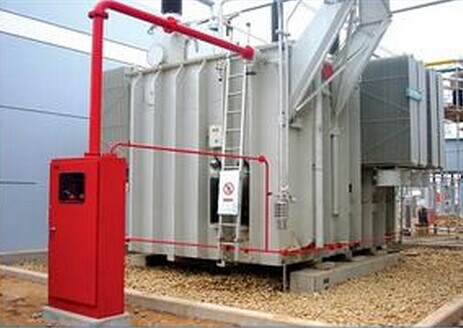

    BPZM型排油注氮灭火装置（以下简称装置）是专门用于油浸变压器灭火的一种新装置。装置采集变压器的气体继电器信号和安装于变压器上表面的火灾探测器信号，两个信号同时满足时启动灭火。启动时灭火装置快速开启排油阀，变压器通过排油阀排掉部分变压器油泄压，同时由于流量加大，置于储油柜和变压器之间的断流阀关闭，阻止储油柜油再流向变压器。经过一定延时时间后灭火装置开启氮气释放阀向变压器底部注氮，注入的氮气搅拌变压器内部变压器油，降低变压器内局部故障点处温度，使之达到着火点之下，达到灭火目的。氮气持续注入二十分钟以上，防止复燃。见图1
