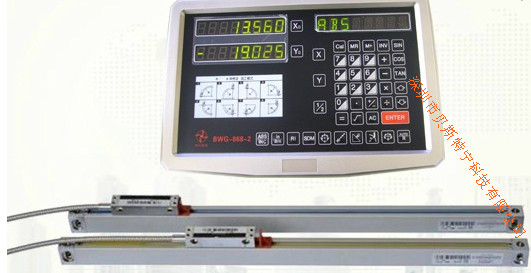

贝斯特宁光栅尺数显表

 贝斯特宁光栅尺数显表的基本操作说明

一、开机
功能介绍：开电源开关，数显表进入正常显示状态。正常工作时，会记忆：
1.上次开机时的位置；
2.ABS/INC/SDM方式；
3.缩水率是否启动；
4.公制或英制工作方式。
如果在开机期间移动光栅尺，则必须搜索光栅尺原点，才能恢复原来的坐标设置正常显示状态    数显表开机后自动进入的状态或者退出内部功能设定自动进入的状态。在正常显示状态X视窗，Y视窗，Z视窗分别显示光栅尺X轴，Y轴，Z轴的坐标；副视窗显示“ABS”或“INC”或SDM XXX”。
   在ABS/INC/SDM间切换，在MM和INCH间切换，在缩水和不缩水间切换，不会离开此状态。当进入计算机功能，X（或Y或Z）轴置数，搜索光栅尺原点，车床功能，专用功能（圆周分孔、斜线分孔、圆弧加工、斜面加工或者EDM功能）后，不再是正常显示状态。
二、清零
功能介绍：数显表处于正常显示状态时，对坐标轴显示数值清零。 清零用于设置当前坐标系显示加工的基准点。
注：1.当数显表处于其他状态时（如计算器功能和专用功能）不能清零。这时，需先回到正常显示状态
       2 . ABS/INC/SDM三种坐标系下都能清零
       3 .ABS清零后，INC显示值同时清零；INC清零后，ABS和SDM显示值都不受影响。
例1.工件当前坐标原点设在右图所显示O点。

操作步骤：
1. 回到正常显示状态
2. 移动机台，车刀对准O点；
   数显表显示如右。
3. 按○X0，X视窗当前坐标系显示值清零，
      按，Y视窗当前坐标系显示值清零。
三、公/英制转换
功能介绍：显示尺寸单位在“mm”（公制）和“inch”（英制）之间切换。既可以加工英制零件，也可以加工公制零件。现为公制显示，要加工英制零件，切换到英制零件显示。

操作步骤：
         1 . 回到正常显示状态，公英制指示灯不亮；表示目前显示单位为公制.

         2. 按公英制切换键，公英制指示灯亮，完成切换。

注：指示灯亮为英制，不亮为公制。
四、自动分中
功能介绍：将现时显示数值除以2，利用此功能，能将零点设立在工件中心。
范例：有一个矩形工件如图所示，请将坐标原点设在矩形中心。
操作步骤：
      1  将工件放在工作台上固定，AB边与X轴对齐。AD边与Y
轴对齐；
      2  数显表回到正常显示状态，移动机台，使铣刀对准A点；
按○X0X轴清零，按○Y0Y轴清零；

      3.移动机台，铣刀对准C点；
         按1/2, X，完成X轴的分中；
         按1/2, Y，完成Y轴的分中；

      4  移动机台，找到X轴和Y轴显示值均等于“0.000”
         的点，就是工件的中心点。

五、绝对/相对/1000组用户坐标系
功能介绍：BWG系列数显表提供3种坐标显示方式，绝对（ABS)坐标系，相对（INC）坐标系，1000组用户坐标系（SDM000—SDM999)。
A . 工件零件设置在ABS坐标原点；
B . 在改变ABS原点时，SDM原点和ABS原点的相对距离不改变；
C . ABS坐标清零，该点的INC坐标随之清零；INC坐标清零，对ABS坐标无影响。
1 , ABS/INC/SDM三种坐标切换
   只有在正常显示状态才能进行坐标系切换。
   ABS→INC          按绝对、相对键
   INC→ABS          按绝对、相对键
       SDM→INC          按绝对、相对键进入ABS或INC，如果是ABS’接着按绝对键、相对键
       SDM→ABS          按绝对、相对键进入ABS或INC
