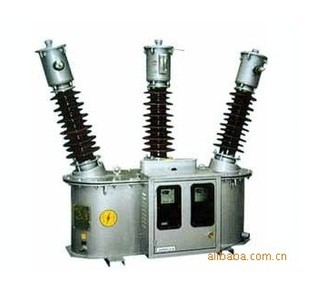

JLS-35型油浸式组合互感器（高压计量

产品介绍该产品为35KV型油浸型户外组合互感器（高压计量箱） 型号：JLS-35、JLSS-35型 许昌中衡电气有限公司1、JLS-35型户外油浸式高压电力计量箱由组合互感器和电度表、箱两部分组成，组合互感器由两台电压互感器V/V-12连接两台电流互感器，简称2元件，JLSS-35型有三台电压互感器Y/y连接和三台电流互感器，简称3元件。用变压器油作绝缘介质。一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面，由一只有功电度表和一只无功电度表组成，具有计量精度高、重量轻、安装方便、防窃电等优点。该型电能计量箱适用于户外，额定电压35kV、额定频率50Hz的三相系统网络上。2、也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能，产品密封性能优越，采用真空波纹管膨胀器装置，彻底杜绝了油与空气接触造成的恶化问题。互感器三防性能好，等级高，可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为IV级的设计，爬电比距大，耐污染与潮湿，一次及二次防护严密，防窃电能强。性能参数技术参数额定电压比(V) 35000/100额定电流比(A) 5-300/5电压互感器级次及负荷VA 0.2 20 |0.5 20电流互感器级次及负荷(VA) 0.2s 10 |0.5s 10短时热电流倍数 80-100*1Ln额定绝缘水平(KV) 40.5/95/185其他说明1.安装时需专业人员进行安装，安装前请认真阅读本产品的安装使用说明书中的各项说明，并做好验收试验，并按说明书接线。2、1 本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量箱安装在电杆的支架上。 2 用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。3 新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能保证计量箱准确计量。4 本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接，防止产生计量的附加误差。5 产品吊运时必须使用设备上的吊攀。交易说明订货须知： 订货时，用户应向制造厂提出如下内容：1、额定一次电压比、电流比；2、准确等级；3、使用条件；4、配电度表的种类和数量以及精度等级
