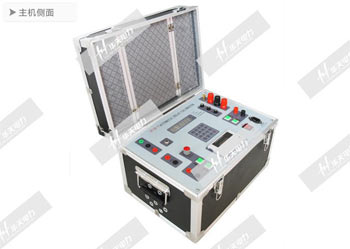

HTJB-Ⅴ全自动继电保护校验仪

简介

       HTJB-V全自动继电保护校验仪是在原有JBC的基础上，新开发的高智能化，多功能继电保护校验仪器。
        本全自动继电保护校验仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，过载及超量程保护单元等部分组成，自带打印及显示，测试过程全自动，大大提高测量精度及工作效率。
    该全自动继电保护校验仪还具有外形美观，性能可靠，操作简便，功能较齐全等优点，是校验继电保护装置理想的仪器。

产品参数

1、交流电压输出
   0～250V连续可调，最大输出容量600VA，过量程保护260V，误差为±1%
2、交流电流输出
   0～50A，0～100A连续可调，误差为±1%
   0～50A时，开路电压5V
   0～100A时，开路电压10V。过载保护动作电流120A
3、直流电压输出
   0～250V连续可调，最大电流2A，过量程保护260V,过载保护动作电流2.1A±5%。误差为±1%
4、直流电流输出
   0～200mA，0～5A连续可调，误差为±1%
   0～200mA时，开路电压48V，过载保护动作电流230mA
   0～5A时，开路电压24V，过载保护动作电流5.2A
5、直流电压固定输出
   单独输出110V或220V时，电流可达2.5A，但和交流电压电流，直流电压同时输出时。其总容量不能超过
   600VA
6、数字毫秒表
   最大量程：999秒
   分辨率：0.1毫秒
   精　度：0.1%±1个字
7、仪表准确度：采用四位半A/D转换，精度0.1%读数±1个字
8、整机测量精度：≤1%
9、体积：480×320×160mm³
10、重量：18Kg
