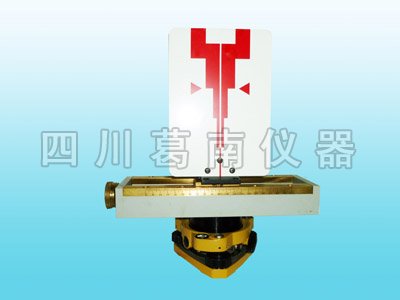

GN型活动觇牌
|
|
作者：张俊 文章来源：葛南仪器 关键词：活动,觇牌,使用说明,适用于,公司,生产,活动,觇标,其型,
|
特 点：活动觇标是被安置在位移标点上，供经纬仪照准，从而在觇标的游标尺上读出位移标点的偏离值。主要特点传动灵活、隙动差小，可精确到0.1mm。
规格及主要技术参数
|
规格代号 |
GN-1 |
|
技术参数 |
中心轴同轴度误差<0.2mm， 最大测量范围为±50mm 最小读数：0.01mm 量测精度：0.05mm 园水准器格值8’1个、1’1个，水准器置平精度：30″ 活动范围0~100mm |
|
产品特点 |

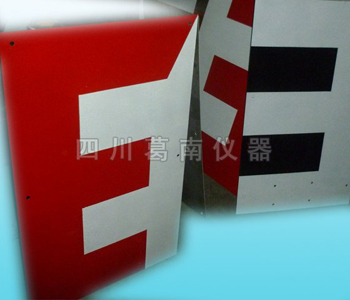

觇牌图案采用照相排版、腐蚀成形，图案色彩对比鲜明，边缘清晰，对中精度高。备有数种觇牌图案和不同的尺寸规格，可根据需要选用。 |
结构及工作原理
结构：GN活动觇标由觇牌、水准底座等组成。
GN活动觇标组成： 觇牌、概略置平水准器[水准管]、微调螺旋、游标读数尺、圆形水准器、底座连接片、基座底螺旋。
使用范围：活动觇标可使用在位移基点上。
工作原理：将测量仪器安置于工作基点A，在另一工作基点B安装固定觇标，部分校核基点也可以安装固定觇标；将活动觇标安装在位移标点C上，当仪器正镜B点固定觇标后，将视线严格固定，调节水位微动螺旋，可移动觇标C对准视准线，在分划尺和游杆上进行读数。
