品牌:pintech品致
型号:N1015A
品牌:PINTECH品致
商品毛重:500.00g
发货:3天内

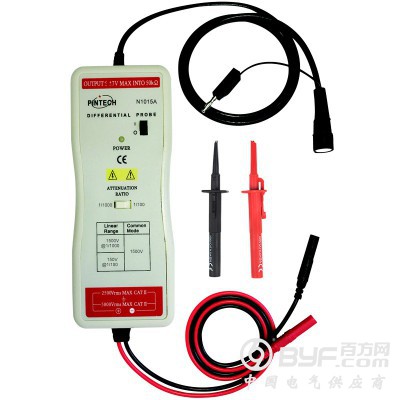

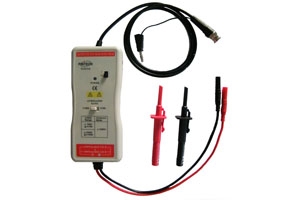

N系列差分探头
1%精度
内设自动归零
..-京东" />
主机保修叁年
型号 | N1015A |
|---|---|
精度 | 1% |
频宽 | 100MHz |
衰减 | 1：1000/100 |
输入电压 | 1500V |
输入阻抗 | 4MΩ//2PF |
输出阻抗 | 50Ω |
外接电源 | 6V DC/700mA |
BNC长度 | 90cm |
测试线长 | 30cm或者60cm |
尺寸 | 165x69x26mm |
重量 | 500G |
规格参数
N1015A差分探头，建议选购本公司生产的PL-10阻抗转换器，可以延伸差分测试棒的应用范围，可以在电表上观测更加精准的时间测量电压值（示波器精度为1%，数位电表约准确10倍）
..-京东" />
操作环境及状况
一般状态 | 使用操作中 | 储存 | |
|---|---|---|---|
温度 | +20°C...+30°C | 0°C...+50°C | -30°C...+70°C |
湿度 | ≤70%RH | 10%...85%RH | 10%...90%RH |
电子规范IEC 1010-1
双绝缘
安装类目III
污染程度2
相关电压或接地：6500V RMS
CE:EN50081-1及50082-1
操作程式
将探头的输出端与示波器连接。
如有需要先调整示波器上的垂直开关。
将示波器上的衰减及垂直开关调整到一致的位置，如下表。
注意：电源必须打开。
衰减 | X1000 | X100 |
|---|---|---|
输入电压（DC+AC PEAK TO PEAK） | 1500V | 150V |
(注意）
实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向，例如是使用负载50Ω的两倍
