品牌:泰信克仪表
测量范围:0-3000mm特殊可定制
连接方式:法兰、螺纹
测量精度:±1mm
起订:1件
供应:1000件
发货:3天内
一、概述
河南泰信克仪表两线制精度智能磁致伸缩液位计，是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响，被广泛应用于过程控制、石油加工、制药、加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与控制。
智能磁致伸缩液位计具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定等。
二、工作原理
智能磁致伸缩液位计主要有电子部件、磁致伸缩波导丝、浮子等部件组成。测量时，电子部件产生一个电流“激励”脉冲，该脉冲电流以光速沿波导丝向下运行，并在波导丝周围形成周向安倍环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，并由电子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固定量为2800m/s），即可精准地计算出浮子产生扭转波的位置与测量基准点间的距离，也就是液面的位置。
三、技术参数

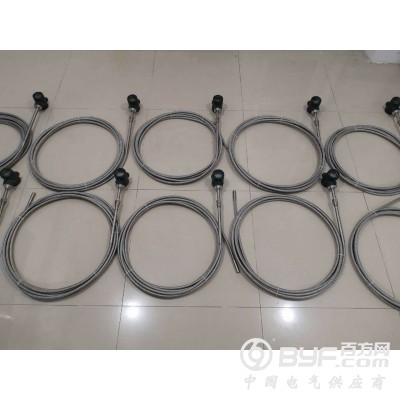

测量范围：刚性杆式0.1-5m，柔性管式0.5-20m
精确度：±1mm或0.1％取较大值；±2mm或0.2％取较大值
分辨率：0.1mm
适用介质：与探头材料相兼容的液体
工作压力：-0.05-10MPa
工作温度：-40-85℃（-20-70℃带LCD表头）
介质温度：-40-100℃（高温型-40-200℃）
介质密度：0.5-2.0g/cm3
介质粘度：≤0.8Pa.S
稳定性：±0.1％FS/年
温度系数：在环境温度范围内均为0.1％/10℃
电源电压：9-45V DC，通常24V DC
输出信号：4-20mA DC 两线制
防爆：隔爆型：DIIBT5 本安型：iaIICT6
现场指示：多功能LCD数字显示表
电气接口：M20*1.5阴螺纹

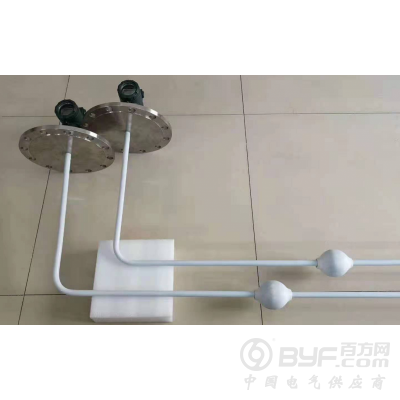

过程连接：DN50、DN80、DN100法兰或M18*1.5、M20*1.5、G3/4’’阳螺纹或特殊定制
探杆材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接地：仪表外壳应与罐壁和大地良好连接
