品牌:世卓电气
额定电压:12kV
额定频率:50Hz
额定电流:630A
起订:1台
供应:1000台
发货:3天内
一、 概述

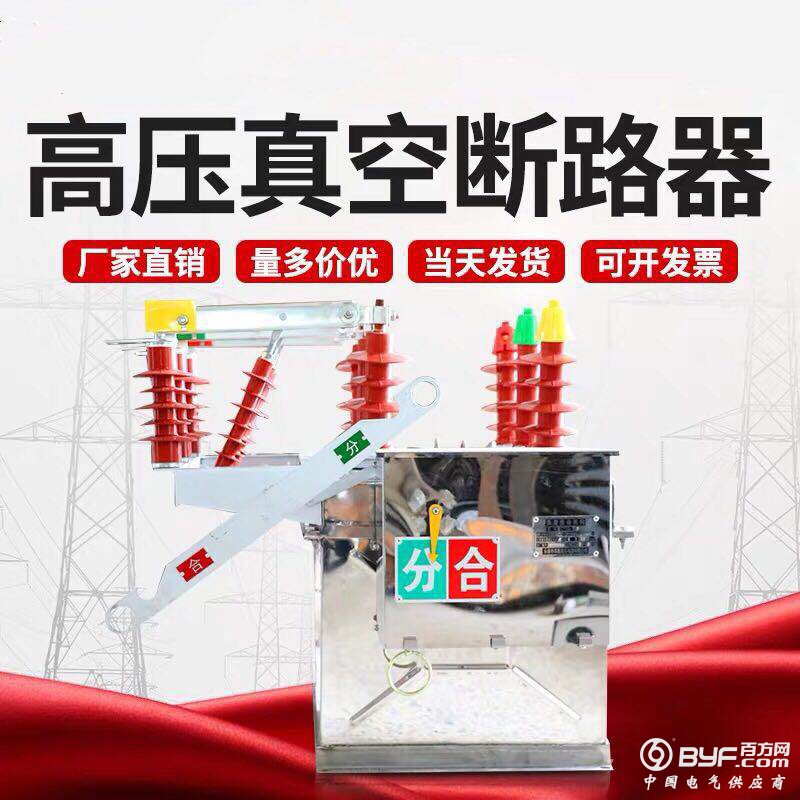

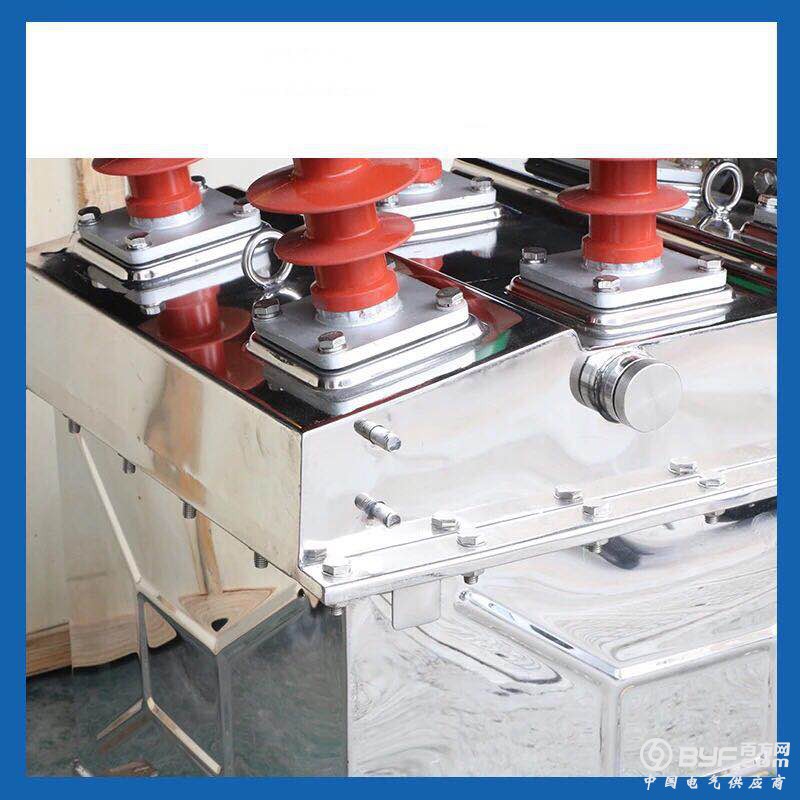

ZW8-12系列户外交流高压真空断路器系三相交流50Hz、额定电压为12KV户外柱上安装高压开关设备，zw8系列真空断路器主要用于12kV农网和城网的电力系统，作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所。是浙江世卓电气有限公司主要产品线之一。ZW8-12型高压真空断路器是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的智能看门狗控制器配合组成交流高压分界真空度断路器,自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用外置高压电压互感器结构。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
二、永磁主要技术参数
1.额电电压 12kV
2.额定绝缘水平 1min工频耐压 干式 42/断口48kV
额定绝缘水平 1min工频耐压 湿式 34kV
额定绝缘水平 雷电冲击耐压（峰值） 75/断口85kV
3.额定电流 50、70、100、200、400、630A
4.额定短路开断电流 25kA 20kA 16kA
5.额定短路开断电流次数 30次
6.额定短路关合电流（峰值） 63kA 50kA 40kA
7.额定峰值耐受电流 63kA 50kA 40kA
8.额定短时耐受电流 25kA 20kA 16kA
9.额定短路持续时间 4S
10.分闸时间 <50
11.合闸时间 <60
12.全开段时间 ≤100
13.燃弧时间 ≤50
14.机修寿命 30000次
15.合闸功 70J
16.额定操作电压及辅助回路额定电压 直流 220V
交流 220V
三、安装，使用
1、 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格zhen是否与实物相符。
2、 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸进行试操作，以检查各项指标是否zhen确。
3、 断路器可以分单杆架设，也可双杆架设
4、本柱上断路器因其特殊的设计结构确保用户在使用中长期免。
5、 用户不得随意更换使用与原型号规格不一致的电器元件。
6、 操作人员应初步了解机构的性能及安装、知识，对运行中问题应予以记录，必要时可通知制造厂家。
分界断路器本体安装时，安装前有关部门应组织进行绝缘电阻测定、工频耐压的检测及试验；绝缘电阻测定：使用2500 V兆欧表摇测绝缘电阻，分界断路器，相对地及断口间≥1000 MΩ。工频耐压试验：分界断路器，相对地及断口间：42 kV ，分界断路器分合闸操作面及指示面应朝向外侧。
分界断路器控制器的安装：控制器的对地安装高度应不小于2.5 m，将开关控制电缆（随控制器附件）的控制器端插头控制器面板插孔，另一端分界断路器底座专用插孔，插头应旋紧。控制电缆缆身端头处、转弯处及直线段每隔1m应采用2.5 mm2单股铜芯绝缘线固定，拧小辫5圈。缆身应横平，不应扭斜。
中性点不接地或中性点经消弧线圈接地线路正常时，变电站出线开关的分界断路器均处于合闸状态，一旦用户界内发生单相接地故障，分界断路器内置的零序互感器检测到的零序电流接近于的零序电流，超过事先整定的参数，经延时，判断为界内*性单相接地故障，分界断路器自动分闸，将故障区隔离开。使用息通信的，还会上报事故信息。其它相邻用户和主线路的单相接地故障则属于界外故障，该断路器零序电流互感器检测到的零序电流远小于整定值。
中性点经小电阻接地在中性点经小电阻接地中，变电站虽有零序保护，但只要是该用户界内发生单相接地故障，该用户的分界断路器与变电站保护依靠时限配合，分界断路器先于变电站开关，从而切断了单相接地故障。
感谢您关注我们的产品,若您希望获得进一步的了解，如FZN25-12高压负荷开关价格、FZN25-12高压负荷开关规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
