品牌:世卓电气
额定电压:12kV
额定频率:50Hz
额定电流:630A
起订:1台
供应:777台
发货:3天内

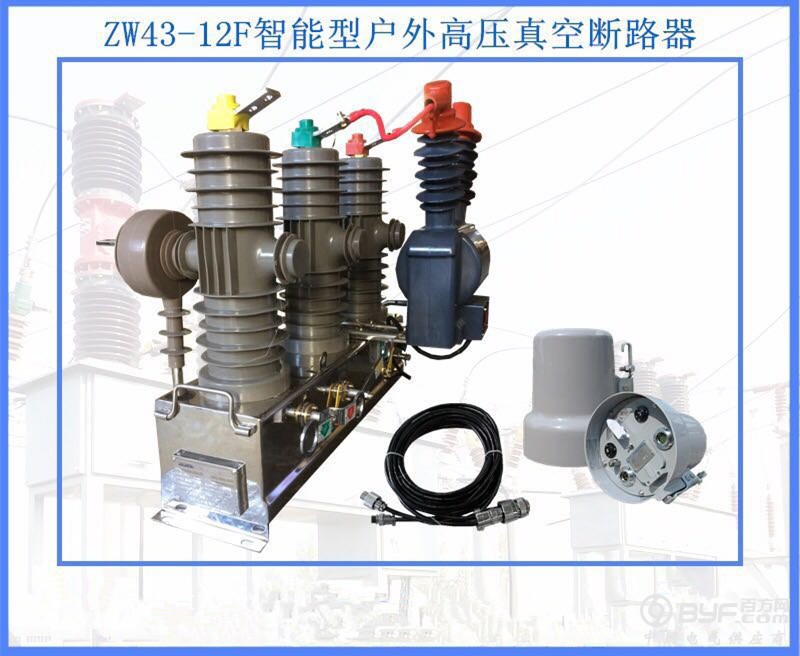

ZW43-12户外高压真空断路器适用于10KV变电站或终端供电的市区配电站和工业用电设备中，作保护控制和短路保护用，由于户外高压真空断路器对变压器等电器设备的保护作用，可控制线路断路、过载、涌流，有效的对变压器，电器设备，线路的进行保护作用。ZW43-12型永磁户外真空断路器。
更可靠，更经济，特别适用城乡电网系统，电网改造，操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。
产品型号
ZW43-12/T630-20
Z:真空断路器；
W---户外；
43---设计序号；1
2----额定电压(KV)；
T----弹簧操作机构；
630----额定电流(A)；
20----额定短路开断电流(KA)；
ZW43真空断路器主要技术参数：
· 额定电压12KV
· 额定频率50 Hz
· 额定电流630 A
· 额定短路开断电流20KA
· 额定峰值耐受电流(峰值) 50KA
· 额定短时耐用受电流20 KA
· 额定短路关合电流(峰值) 50 KA
· 机械寿命3000time
· 额定短路开断电流开断次数30time
· 工频耐压(1min)：(湿) (干)相间、对地/断口30/42/48 KV
· 雷电冲击耐受用电流(峰值)相间、对地/断口75/85 KV
· 二次回路1min工频耐压2KV
ZW43真空断路器序号 项目 参数：
· 触头开距 9±1 mm
· 触头超行程2±0.5 mm
· 分闸速度1.0±0.2 m/s
· 合闸速度 0.6±0.2 m/s
· 触头合闸弹跳时间≤2 ms
· 相间中心距离340±1.5 mm
· 三相分合闸不同期性≤2 ms
结构特点
1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
