EC19010206-V07-179B 拍拍灯IC芯片
一、功能说明
1、供电方式：DC5.0V适配器充电功能
DC3.7V锂电供电，充电时红灯呼吸闪（检测DC座电压），此时其他功能无法操作（充电时禁止其他功能）
输入IO控制端。
2、长按开关机功能：一个手动按键开关，长按3秒开机。长按3秒关机，
3、亮度调节功能：开机后红绿蓝三个灯亮50%（53MA）亮度，再短按下70%（80MA）亮度，再短按下100%亮度138MA。一个声控输入IO。
4、LED七彩闪灯功能：开机后，轻拍第一下红灯亮，轻拍第二次红灯+绿灯亮，轻拍第三次绿灯亮，轻拍第四次绿灯+蓝灯亮，轻拍第五次蓝灯亮，轻拍第六次蓝+红灯亮，轻拍第七次是七彩慢闪
5、2小时定时功能：开机后无任何动作静放2小时自动关机。有动作按键或拍动会自动延时2小时关机，无论是声控触发还是按键调亮度触发都会重新计时。
二、电气性能(VDD=3.0V，GND=0，Ta=25℃,)
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
21 |
|
mA |
VDD=5.0V,VOL=0.6V |
|
驱动电流高电平输出 |
IOH |
|
3.5 |
|
mA |
VDD=5.0V,VOH=VDD-0.6V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
150 |
℃ |
|

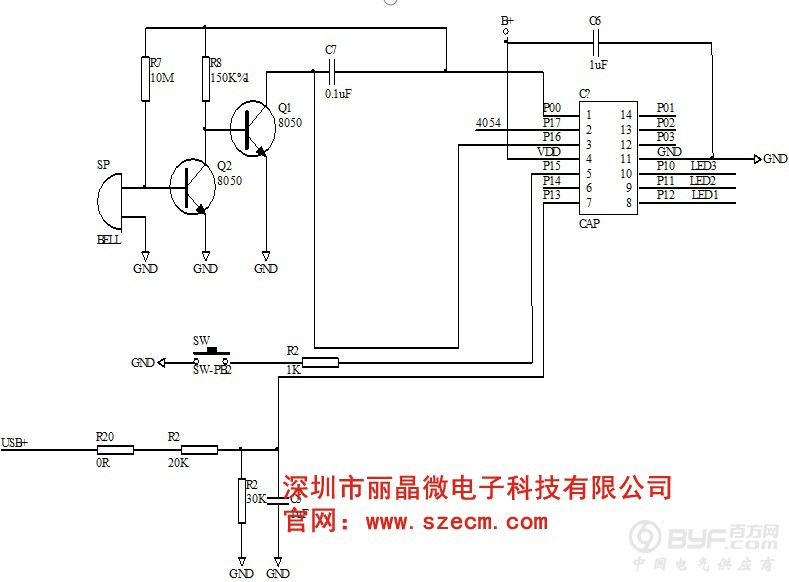

三、参考电路图：
