品牌:ELITECHIP
工作电压:2.2-5V
型号:LZ181227-1B94-1EBC
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内
LZ181227-1B94-1EBC单键分段调光IC
一．功能说明
单键调光IC输入电压2.5-5V，USB输入（USB用180度直插），给1000MA锂电池充电，充电有指示灯（#3），充电时亮红灯，充满亮绿灯。一路灯串输出，一个按键控制，
上电不工作，按一次按键，亮度20%
按二次按键，亮度60%
按三次按键，亮度100%
按四次按键，灭。
按键循环
二．电气参数 （VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
150 |
℃ |
|

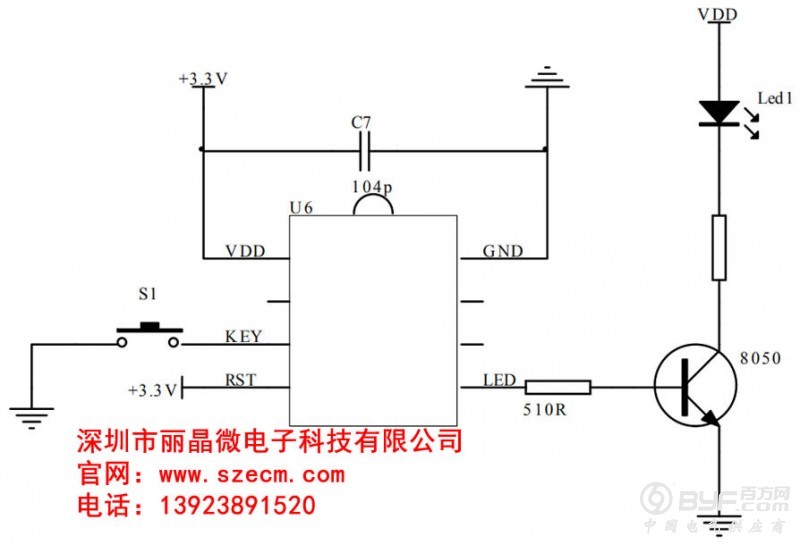

三、参考电路图：
