品牌:ELITECHIP
工作电压:5V
型号:DEA1-7436
封装:SOP-8
起订:4000PCS
供应:1000000PCS
发货:3天内
DEA1 / 7436 电热毯定时IC芯片
深圳市丽晶微电子科技有限公司，专注于温控单片机方案，电热毯IC芯片，电热毯专用温控IC芯片，电热毯定时IC芯片，电热毯温控定时IC，电热毯温控PCBA方案，电热毯控制器方案，更多产品请登录丽晶微www.szecm.com
1. 工作参数：输入220交流转直流电压5V，
2. 电热毯定时方案共两路指示灯输出，一路蓝灯，一路红灯，上电不工作。
3. 功能说明：1个按键控制开关和工作模式，OFF时按下按键开始工作，计时4小时，工作中间转换LED模式，不改变定时时间，4小时后，时间到自动停止工作。LED共3段模式，蓝灯/红灯/OFF。
按第1下蓝灯亮，蓝灯亮时，第2脚推可控硅，可控硅带动发热丝，功率25W。
按第2下红灯亮，红灯亮时，第2脚推可控硅，可控硅带动发热丝，功率50W。
按第3次停止工作，重新触发重新计时4小时。
4. 两灯分别工作时，发热丝功率不同，由输出脚占空比控制。

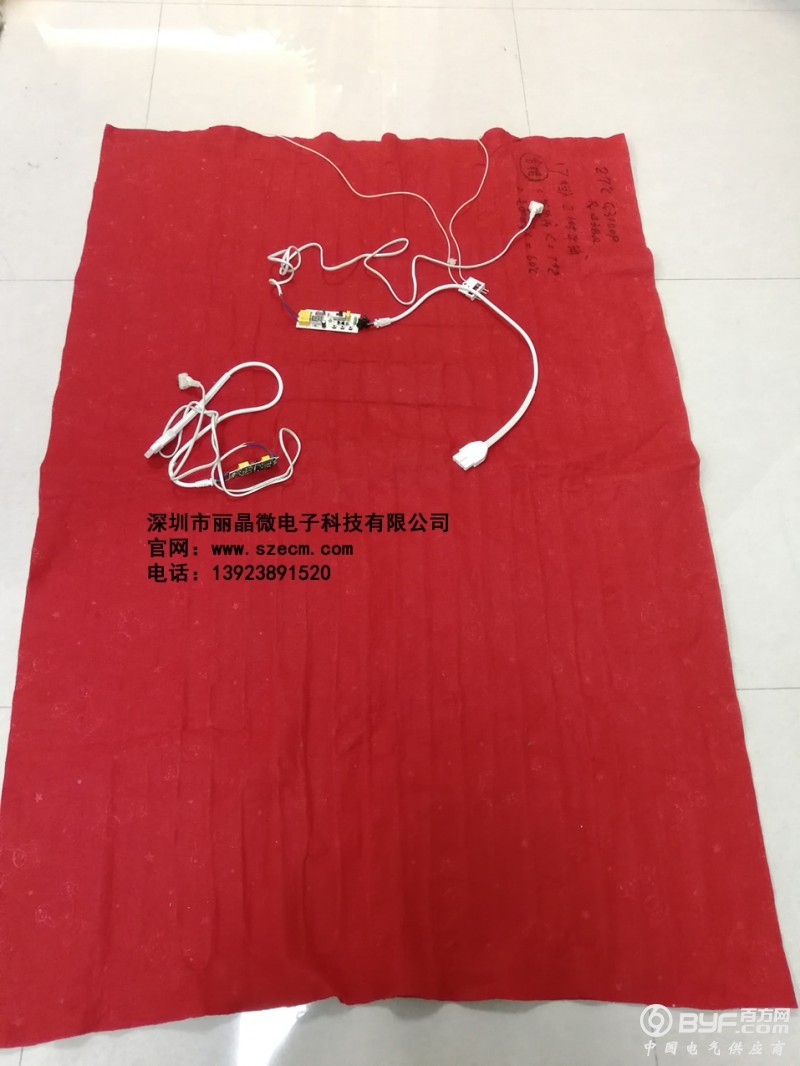

5、实物图：
