品牌:中国•雄霸电力有限公司
起订:1台
供应:1000台
发货:3天内
portant;">ZW20-12/630-20户外智能真空断路器
portant;">ZW20-12/630-25户外智能真空断路器
portant;">ZW20-12F/630-20户外智能真空断路器
portant;">ZW20-12F/630-25户外智能真空断路器
portant;">ZW20-12FG/630-20户外智能真空断路器
portant;">ZW20-12FG/630-25户外智能真空断路器
portant;">ZW20-12/1250-31.5户外智能真空断路器
portant;">ZW20-12/1250-25户外智能真空断路器
portant;">ZW20-12F/1250-31.5户外智能真空断路器
portant;">ZW20-12F/1250-25户外智能真空断路器
portant;">ZW20-12FG/1250-31.5户外智能真空断路器
portant;">ZW20-12FG/1250-25户外智能真空断路器
portant;">预付费真空断路器
portant;">10KV智能真空断路器
portant;">户外高压真空断路器
portant;">
portant;">一、概述
portant;">ZW20-12F型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，
portant;">二、使用环境条件
portant;">周围空气温度: -30℃~+40℃；
portant;">海拔高度: 不超过2000m;
portant;">周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
portant;">风速不超过34m/s(相当于圆柱表面上的700Pa)；
portant;">无经常性的剧烈震动;污秽等级:Ⅲ级。
portant;">三、型号及含义
portant;">
portant;">四、主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630,1000 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定短路开断电流 |
kA |
20、25 |
|
5 |
额定峰值耐受电流(峰值) |
kA |
50、63 |
|
6 |
额定短时耐受电流(4S) |
kA |
20、25 |
|
7 |
额定短路关合电流(峰值) |
kA |
50、63 |
|
8 |
机械寿命 |
次 |
10000 |
|
9 |
额定电流开断次数 |
次 |
10000 |
|
10 |
额定短路开断电流开断次数 |
次 |
30 |
|
11 |
工频耐压(1min):相间、对地/断口 |
kV |
42 |
|
12 |
雷击冲击耐受电压（峰值）相间、相对地、断口 |
kV |
75 |
|
13 |
二次回路1min工频耐受 |
kV |
2 |
|
14 |
净重 |
kg |
140 |

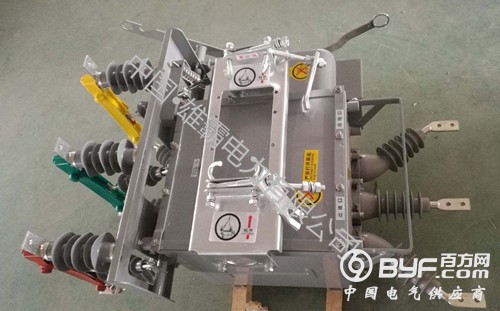

portant;">五、产品主体机构图
portant;">
portant;">
