品牌:ELITECHIP
工作电压:2.0-5V
型号:LZ170221-V2-022C-0155
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内
LZ170221-V2-022C-0155太阳能草坪灯IC芯片
一．功能说明
1.太阳能草坪灯主控芯片工作电压DC=2.0-5.5V，太阳能板给3.7V锂电池充电。
2.太阳能IC具体光控功能，白天见光充电不工作，晚上无光时工作。
3.晚上启动工作，具有3小时定时功能，先100%高亮工作3小时，3小时后自动转为低亮50%亮度直到天亮停止工作。
二 电气性能 主控芯片(VDD=3.0V，GND=0，Ta=25℃,)
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.0 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
300 |
|
uA |
所有输出引脚负载，执行NOP指令 |
|
待机电流 |
ISB1 |
|
|
5 |
uA |
所有输出引脚负载，STOP模式 |
|
上拉电阻 |
ROH |
|
85 |
|
KΩ |
|
|
输出高电平 |
VOH1 |
0.7 X VDD |
|
|
V |
PORTA,PORTB,（IOH=8mA） |
|
输出低电平 |
VOL1 |
|
|
0.8 |
V |
PORTA,PORTB,（IOL=18mA） |

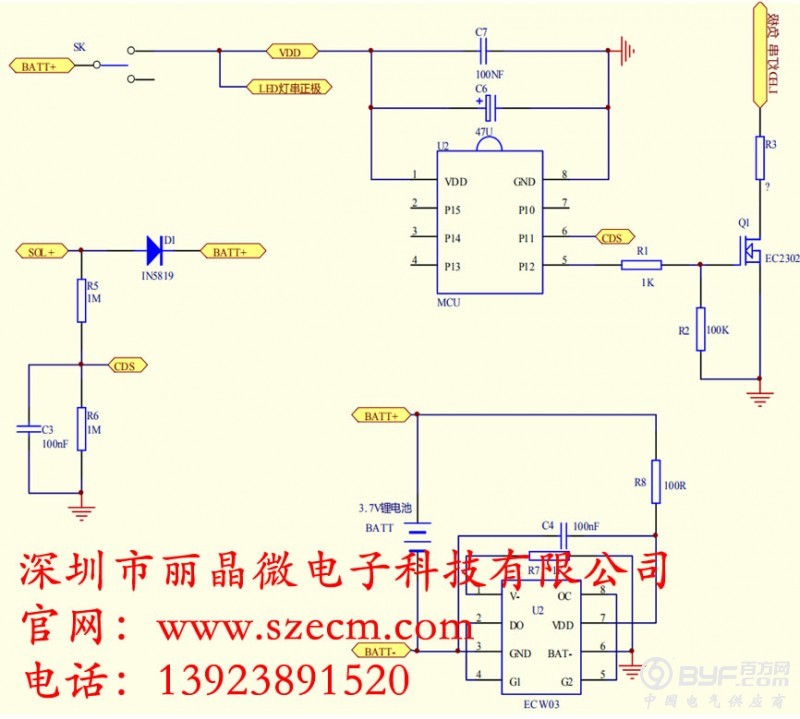

三． 参考电路图：
深圳市丽晶微电子科技有限公司，专注于太阳能草坪灯IC，太阳能草坪灯控制芯片，太阳能充电IC芯片，太阳能射灯IC，太阳能庭院灯IC芯片，更多产品详情请登录深圳市丽晶微电子科技www.szecm.com
