品牌:ELITECHIP
工作电压:2.2-5V
型号:EC340EGB
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内
一、功能及应用 EC340EGB定时IC
EC340EGB定时IC芯片采用CMOS 生产制造工艺，自身功耗低。外围电路简单，工作电压宽，抗干扰能力强。OUT 输出电平可选，定时时间范围宽,定时OPTION 为8 倍差。定时时间通过电阻值大小可调，定时时间为8秒-1周时间可选。
上电输出高电平，按键开始定时，LED 输出低电平，定时时间到，LED 输出高电平。

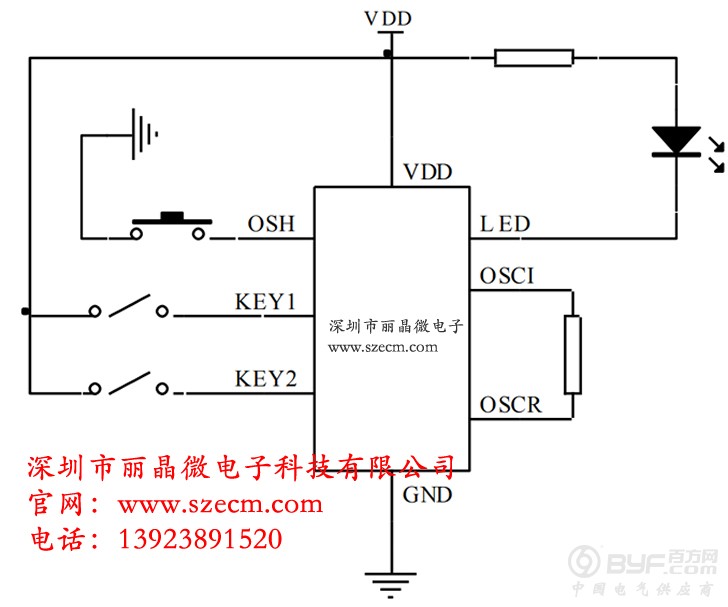

二、参考电路图
图

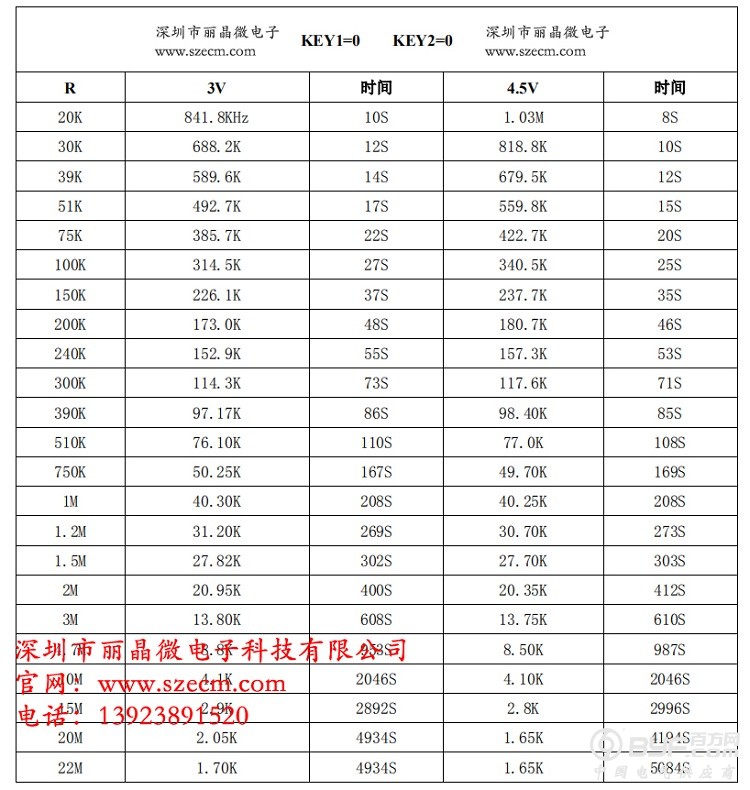

三、外接电阻频率测试参数
时间选择方法：
KEY1=0，KEY2=0 都悬空，定时时间如下表
KEY1=VDD，KEY2=VDD 同时接 VDD，定时时间是表中 512 的倍
KEY1=VDD，KEY2=0 定时时间是表中 8 的倍
KEY1=0，KEY2=VDD 定时时间是表中 64 的倍
图
深圳市丽晶微电子科技有限公司，专注于定时IC芯片，定时开关IC，可编程定时芯片，LED定时IC芯片，蜡烛定时IC，24小时定时芯片。
