通用范围
1、用于配电变压器高压引线和户外高压跌落式熔断器下端的接续。
2、 当高压跌落式熔断器与电源断开，接地棒挂入接地环下端，起变压器线圈放电作用。
性能、特点
1、结构简单、安装方便
2、绝缘强度好，防老化
3、力矩螺母确保穿刺压力，穿刺接续性能可靠

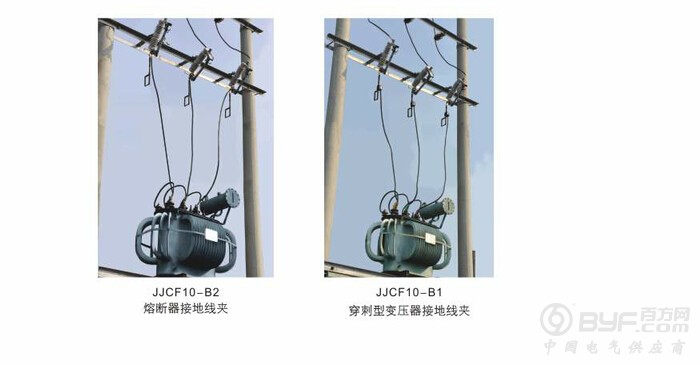

安装说明

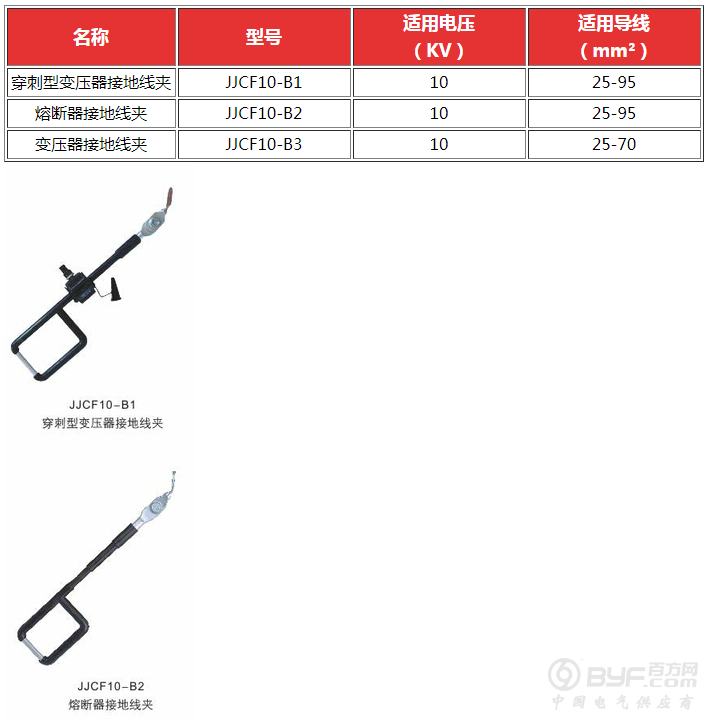

1、穿刺型变压器接地线夹JJCF10-B1安装方法：
a.将穿刺型变压器接地线夹上的铜接线端子，正确连接在户外高端跌落式熔断器下端；
b.将配电变压器高压引线穿过穿刺线夹的主线位置，再用手预紧力矩螺母；
c.用专用套筒扳手均匀拧紧力矩螺母，直至力矩螺母自动断开；
d.将配电高压引线下端连接至变压器进线端的接线柱上。
2、 变压器接地线夹JJCF10-B2安装方法
a. 将熔断器接地线夹上的铜接线端子，正确连接在10KV户外高压跌落式熔断器下端；
b. 确保接地线夹处于垂直方向，拧紧固定螺栓。
3、变压器接地线夹JJCF10-B3安装方法
a. 将熔断器接地线夹上的铜接线端子，正确连接在10KV户外高压跌落式熔断器下端；
b. 将配电变压器高压引线直接接在接地环下端的接线端子上。
