品牌:ELITECHIP
工作电压:2.0-5V
型号:EGSM1
封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内
一、功能及应用 EGSM1来电闪IC 芯片
丽晶微电子此IC专用于手机来电显示，采用COMS工艺，当手机（800MHz、900MHz、1800MHz）来电或手机天线有信号发送时，IC输出控制信号使2LED顺闪。当电路第一次上电时LED先顺闪后进入待机状态，当来电或打电话时LED会闪烁直到无信号时停，LED闪烁频率为4Hz
接收灵敏度由天线决定
有封装片（SOT23-6）和膜装裸片两种包装。
二、电气性能 (VDD=3.0V，GND=0,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
2.0 |
3 |
5 |
V |
|
|
静态电流 |
Isb |
|
|
5 |
µA |
No load |
|
驱动电流 |
Iol |
|
|
14 |
mA |
Vdd=3V（红色LED） |
|
储存温度 |
Tstg |
-40 |
|
125 |
℃ |
±15% |
|
工作温度 |
Temp |
0 |
25 |
60 |
℃ |
|

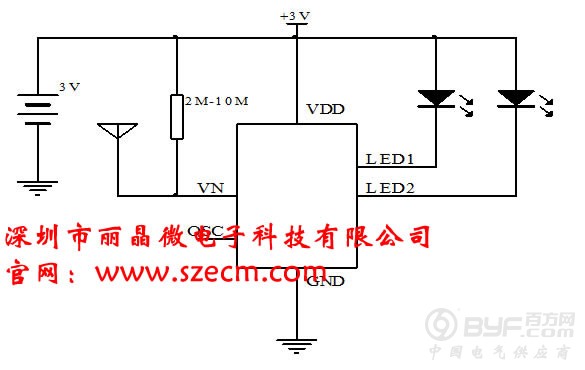

四、参考电路图

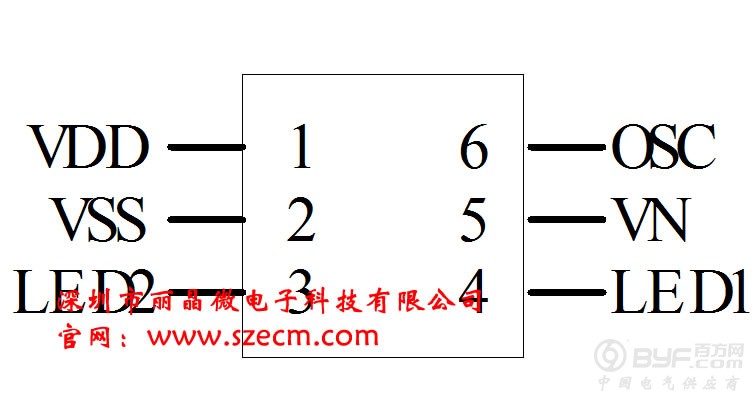

五、封装脚位图
