品牌:ELITECHIP
工作电压:3.0-6.8V
型号:2D8D

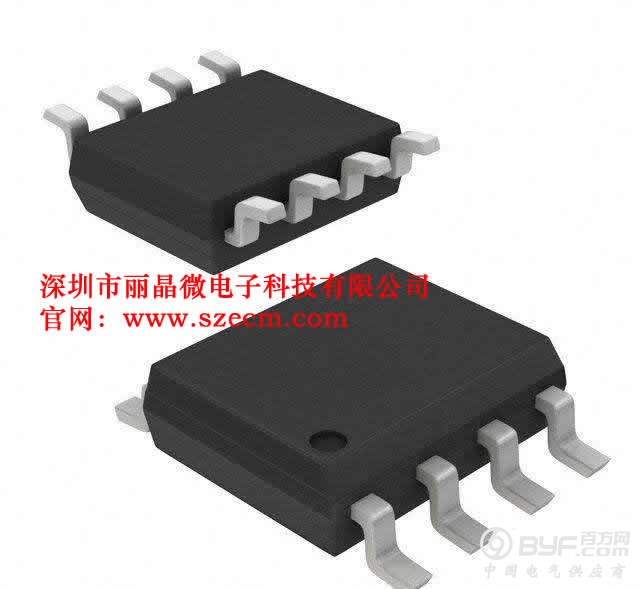

封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内
一、特点描述 2D8D 4路多功能闪烁灯串IC芯片
深圳市丽晶微电子的此款LED灯串IC芯片产品采用CMOS工艺，具有自身功耗低，工作电压宽，抗干扰能力强等特点。IC主要应用在低压直流电路中的4路8段LED闪烁等产品,可直接推动LED（负输出），也可驱动三极管（正输出），八段功能选择应用，可按键选择功能段。可以选择高电位输出和低电位输出。
二、功能描述：
利用按键，按一下改变一段变化，共有八段，功能如下：
第一段：自动各种功能连续变化(即power on时) (Combination)
即由第二段到第七段功能自动变化
第二段：波浪式前进后退自动变化(二种速度变换) (In Waves)
第三段：跑马式自动变化(四种速度变换) (Sequential)
第四段：单灯渐明渐暗自动变化(三种速度变换) (SLO-GLO)
第五段：跑马式前进及后退，星星闪烁自动变化 (Chasing/Flash)
第六段：四灯同时渐明渐暗自动变化(三种速度变换) (Slow Fade)
第七段：星星闪烁跑马式自动变化 (Twinkle/Flash)
第八段：LED固定不闪 (Steady On)
详细功能描述:
利用按键，按一下改变一段变化，共有八段，功能如下：
第一段：自动各种功能连续变化(即power on时) (Combination)
即由第二段到第七段功能自动变化（具体见后）
第二段：波浪式前进后退自动变化(二种速度变换) (In Waves)
七、参考电路图
深圳市丽晶微电子科技有限公司提供标准品并提供开发设计:
LED灯串芯片方案 触摸调光电路板定制 触摸开关台灯PCBA定制
电源稳压IC，DC/DC升压IC 电子玩具类\电子礼品类IC ASIC IC \MASK IC芯片定制
提供标准品IC芯片及满足客户功能需求的单片机方案开发定制
同时和合作企业提供COB板邦定和PCBA贴片加工，根据客戶的需求提供COB线路板和部分的电子机芯及半成品定制。
