品牌:ELITECHIP
工作电压:2.5-6.8V
型号:EC340E-01B
封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内
一、功能及应用 EC340E-01B 10秒定时IC芯片
此款定时IC芯片采用CMOS工艺，低功耗，抗干扰能力强,外围电路简单,推LED.可用电阻调整LED亮的时间,定时时间为1秒-15秒可选择。OSCI与OSCO之间不接电阻定时时间是15秒.
此款定时芯片封装模式是SOT23-6封装。
二、电气性能 (VDD=3.0V，Ta=25℃)
|
PARAMETER |
Symbol |
Conditions |
MIN |
TYPE |
MAX |
UNIT |
|
Operating voltage 工作电压 |
VDD |
|
2.5 |
3.0 |
6.8 |
V |
|
Standby current 静态电流 |
IDD |
|
|
5 |
|
uA |
|
Driving current 推动电流 |
Ioi |
|
|
40 |
|
mA |
|
Operating temperature 工作温度 |
TEMP |
|
|
25 |
60 |
℃ |

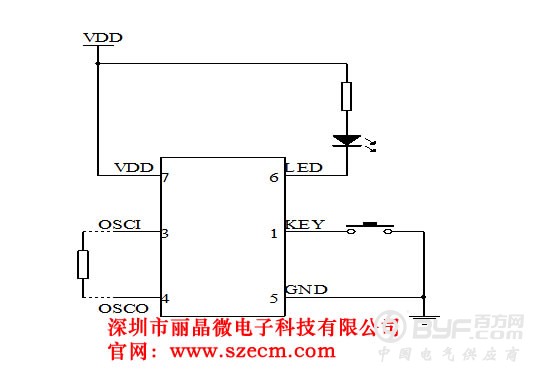

三、参考电路图
