高速平面钻床

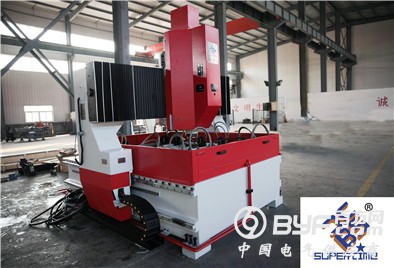

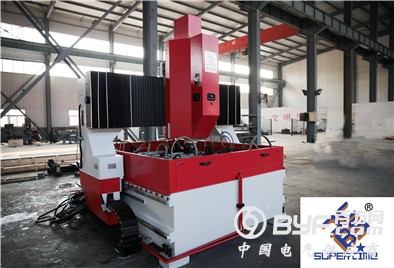

硕超数控CJ1610HZ龙门移动式高速数控钻床主要用于建筑、桥梁、铁塔等钢结构行业中的板类工件钻孔加工，也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔和轻铣加工；本产品用以钻通孔、盲孔、阶梯孔、孔端倒角以及平面铣削。最大加工范围1600×1000mm。
机床特点
1. 本机床采用数控滑枕式动力头（Z轴），行程根据工件预先设定，能够实现钻头快进—工进—快退的自动转换，具有加工效率高，结构简单，维护成本低等优点。结构精巧，使用方便，维护简单。
2.本机床工件可由液压夹钳卡紧，操作工人用脚踏开关控制，操作方便、省力；最大单个工件可达1600×1000mm,小工件可装夹在工作台四角,可显著缩短生产准备周期，提高生产效率。
3. 本机床共有3个数控轴：龙门的移动（x轴）；动力头在龙门横梁上的移动（y轴）；动力头的进给运动（z轴）。每个数控轴都采用精密直线滚动导轨导向，AC伺服电机+滚珠丝杠驱动。运动灵活，定位精确。
4.本机床多了一个夹板组，装夹起来比较方便，设计时主要考虑到锅炉行业加工圆板，孔眼比较密集，所以在工作台上加了小支撑块，根据工件钻孔位置尺寸移动小支撑块，躲开钻孔位置。
5. 数控采用西门子808D控制，并配备上位计算机以方便工件加工程序的存储与输入，操作简便。
6. 本机床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器 等，均为国内外知名厂家供货,开机故障少。
二、技术参数：
1、最大加工范围（长×宽） 1600×1000
2、主轴锥孔 BT40
3、钻孔直径范围 φ5-φ40mm
4、钻孔深度 ≤80
(使用硬质合金钻头时工件不允许叠加)
5、主轴转速范围 30～3000r/min
6、动力头最大行程 150mm
7、进给量（伺服进给） 20～200mm/min
8、液压夹紧装置 夹紧力 各7500N
能夹工件厚度 15～80mm
夹紧器数量 12个
9、液压系统压力 6MPa
10、电机规格 主轴电机 15/18.5kW
X轴伺服电机 2.0kW
Y轴伺服电机 1.5kW
Z轴伺服电机 2.0kW
11、X、Y轴快速移动速度 10m/min
12、Z轴快速移动速度 5m/min
13、机床定位精度 (X、Y、Z轴) 0.08mm
14、该设备加工的零件能够满足建设部制定的《高层民用建筑钢结构技术规程》（JGJ 99-98）的要求。
15、机床主要外购件：数控系统、伺服电机、液压压力阀和方向阀、重载直线滚动导轨等均为世界知名品牌产品。
