品牌:斯菲尔
参比电压:100（V）
频率:45~65（Hz）
精度级:0.5级
PA2000系列多功能谐波表示针对电力系统推出的集电力参数测量、谐波测量、复费率电能计算、电力质量分析、事件记录、通讯功能于一体的系列仪表，可用于能源管理系统、电力监控系统、变电站自动化、智能建筑、开关柜等配电网络系统。
|
|
参 数 |
||
|
准确度等级 |
电量测量0.2级,频率±0.01HZ |
||
|
有功电能：0.5S，无功电能：2级，变送输出：0.5级 |
|||
|
显示方式 |
图形点阵LCD显示 |
||
|
信 号 输 入 |

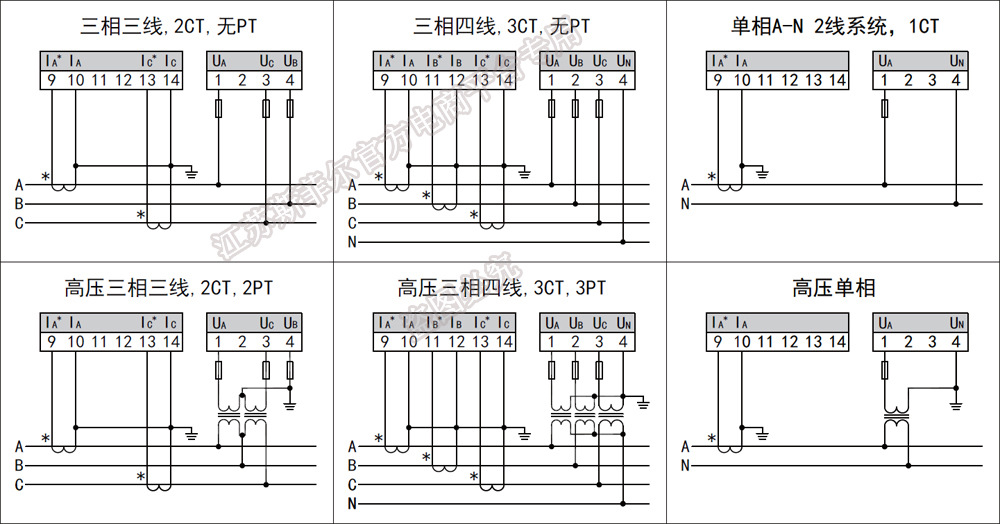

测量网络 |
三相四线，三相三线，单相 |
|
|
电 压 |
额定值 |
AC380V，AC 100V |
|
|
过负荷 |
持续：1.2倍 瞬时：2倍/10S |
||
|
功 耗 |
<1VA（每相） |
||
|
阻 抗 |
>200KΩ |
||
|
电 流 |
额定值 |
AC5A，AC1A |
|
|
过负荷 |
持续：1.2倍 瞬时：2倍/10s |
||
|
功 耗 |
<0.4VA（每相） |
||
|
阻 抗 |
<20mΩ |
||
|
电 能 计 量 |
双向有功、无功电能 |
||
|
谐 波 测 量 |
电压、电流总谐波畸变率和2-31次分次谐波含有率 |
||
|
频 率 |
45～65HZ |
||
|
电 源 |
工作范围 |
AC/DC: 80～270V |
|
|
功 耗 |
<5VA |
||
|
功 能 模 块 |
电能脉冲输出 |
2路光耦隔离输出 |
|
|
通信接口 |
Modbus-RTU协议，通讯波特率最高至9600bps |
||
|
开关量输入 |
干接点方式 |
||
|
开关量输出 |
AC250V/5A,DC30V/5A |
||
|
模拟量输出 |
0/4-20mA或0/1-5V |
||
|
工作环境 |
﹣10～55℃，相对湿度＜93%，无腐蚀气体场合，海拔＜2500m |
||
|
储存环境 |
﹣25～70℃，相对湿度≤93% |
||
|
安 全 |
绝 缘 |
信号、电源、输出端子对壳电阻＞100MΩ |
|
|
耐 压 |
输入和电源＞2kV，输入和输出＞1kV，电源和输出＞2kV |
||
`
