品牌:森恩防爆
防爆等级:IIBT4/T6
防护等级:IP54/ip65
防腐等级:WF1
起订:1台
供应:665台
发货:3天内
双电源立式防爆动力配电箱BXD51定货说明
一.说明产品的规格，参数与数量
二.我方在参考客供提供的相关资料给予定制合适的订购方案
三.双方同意，传真形式签定销售合同,合同签订，双方需盖公司公章，予以证明，合同起效，双方严格履行合同.
四.用户付款后，方可生产或需打订金需付30%.在产品做好发货当天，请于将余款补齐即可，方可发货.
六.产品质保一年，如无人为条件，我公司免费保证一年维修与维护.
七.如需莅临我公司，提前与我公司销售负责人：联系电话:18758775681方便我公司安排迎接工作.
八.如有其它防爆产品需要购买或者浏览，可登陆我公司各地区公司网站 www.sxfbdq.com 来选购，有技术方面或者产品问题方面可与我直接联系.
双电源立式防爆动力配电箱BXD51主要应用于各种工业声所户内户外环境，额定工作电压AC220V/AC380V、频率50/60HZ、直流电压DC220V、额定电流至630A的配电网络中，为设备检修或备用电提供相应的电源接口。产品具有过载、短路、漏电保护等功能，广泛应用于工业、化工、、机场、码头、船舶、冶金、电厂、医辽、建筑等行业。按安装方式分：便捷式、明装箱式、暗装式、背板组合式；按箱体外壳材料分：压铸铝合金、工程塑料、冷轧钢板、不锈钢。
执行标准：GB3836.1、GB3836.2、GB3836.
额定电压： 220V/380V
支路额定电流：16A、20A、25A、32A、40A、50A、63A
防护等级：IP65
防腐等级：WF1 *WF2
总开关配置：小型断路器或塑壳断路器
支路开关配置：1P或2P系列开关以及各种带漏电保护功能
进出线口方向：下进下出或下进上出
安装方式：挂式或立式
总开关配置: C65或CM1
支路开关配置：C65系列开关以及各种带漏电保护功能。
CM1等塑料外壳式断路器
母线腔配置：内部设有母线和防爆指示灯。
接线腔配置：接线腔设置的接线端子为TC系列或UK系列。
引入口配置：引入装置规格为G1/2″-G3″，
并可根据要求进行特制

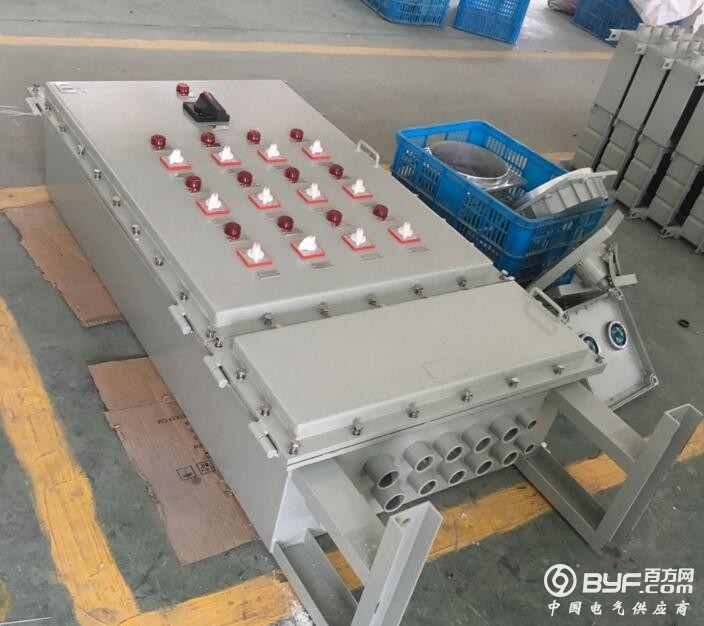

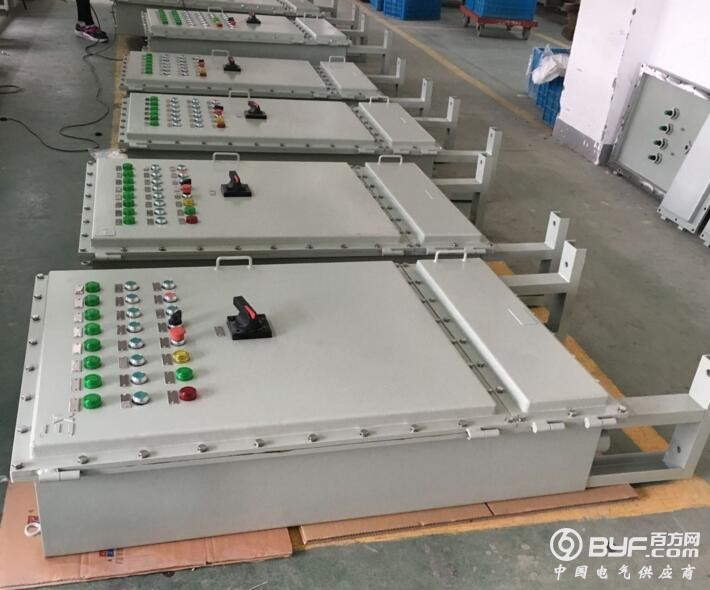

双电源立式防爆动力配电箱BXD51
一、适用范围
1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
BX M D 51-□/□□□□□□□□□□
WF1：户外防中腐蚀
出线口螺纹规格
出线口数
出线口方向：D为上方，X为下方
进线口螺纹规格
进线口数
进线口方向：D为上方，X为下方
总开关电流
K：主回路带总开关（不带不注）
支路电流
支路数
设计序号
动力
照明
防爆配电箱
三、产品特点
1． 本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。采用模块结构，各种回路可以自由选择组合。
2． 内装高分断小型断路器，具有过载及短路保护功能。
3． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。
4． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5． 钢管或电缆布线均可。
6． 可根据用户要求特制。
四、主要参数
|
防腐等级 |
额定电压（V） |
额定电流（A） |
防爆标志 |
支路数 |
防护等级 |
|
WF1 |
220/380 |
10-100A |
ExdeIIBT4 ExdeIICT4 DIPA20 TA，T4 |
4、6、8、10、12 |
IP55*IP65 |
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
