品牌:扬州雷明电气有限公司
工作电压:385V
匹配SPD:80KA
工作温度:-40℃～+70℃
起订:1台
供应:10000台
发货:1天内

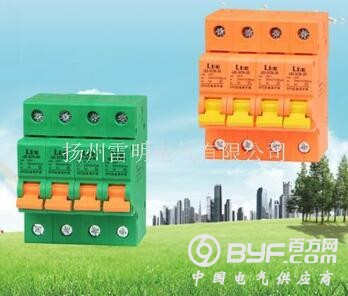

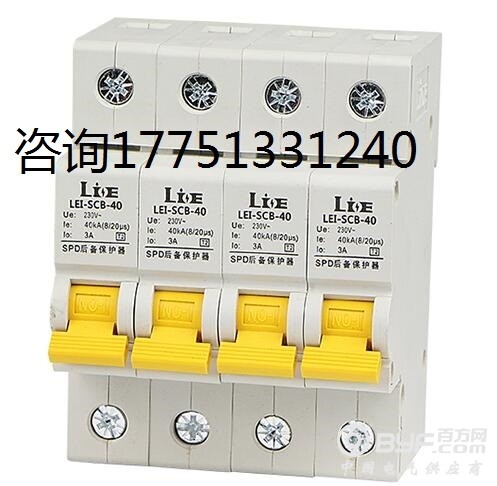

SCB80KA4P电涌后备保护器
SCB在浪涌(SPD)发生劣化，配电线路发生异常过电压，使浪涌（SPD)导通发生短路时迅速切断电路，防止浪涌起火，速断电流＜4A.
2. SPD短路时发生工频续流不分断——熔断器和断路器的额定分断电流，在SPD发生失效或短路时，如果不能提供熔断器和断路器的额定分断电流的8至10倍的瞬迏电流(如，C32断路器需提供320A的瞬迏电流)， SPD可能发生起火事故；
3.雷电冲击电流残压高——设备防雷保护可靠性降低。
产品特点
1、参量控制脱扣机构，对通过电流实现选择性分断；
2、冲击电流残压低，能与熔断器媲美；
3、高能触头，使用寿命长；
4、微断外型、体积小，方便断电对SPD进行检测；
5、规格全、满足在T1、T2、T3级SPD配套；
(二) 针对以上产品不协调情况，我司经过长期研发及大量试验验证开发出本系列SPD后备保护器产品，本产品具有以下特点：
1.大雷电冲击电流(25kA 10/350μs，100kA 8/20μs)不分断——确保SPD防雷保护有效；
2.SPD故障工频续流分断值低于3A±1A——确保电网及用电安全；
3.雷电冲击残压低——增加设备防雷保护可靠性。
本产品与SPD配合使用的直接效果是，大雷电冲击下，SPD后备保护器不分断；SPD发生故障后，小工频电流流过迅速分断，确保电网和用电安全。
当雷电发生时，SCB不脱扣，不损坏，确保防雷持续有效，设备安全。SCB短路分断能力强，T1级最高可达100KA，有效分断短路电流。
|
规格型号 |
T1级 |
T2级 |
T3级 |
|
100-C11/4P |
80-C11/4P |
60-C11/4P |
|
|
额定工作电压（Ue） |
230V/400V/ac |
230V/400V/ac |
230V/400V/ac |
|
额定绝缘电压（Ui） |
630V/ac |
630V/ac |
630V/ac |
|
用途 |
SPD防火保护 |
SPD防火保护 |
SPD防火保护 |
|
配合SPD参数（Iimp in） |
≤25KA(10/350μs) |
≤60KA(10/350μs) |
≤20KA(10/350μs) |
|
工频电流脱扣值 |
3A |
3A |
3A |
|
工频电流分断次数 |
1000 |
1000 |
1000 |
|
工频短路电流分断能力（lcs） |
50KA（默认值） |
6KA（默认值） |
6KA（默认值） |
|
工频短路电流分断能力（lcs） |
100KA（需标注） |
35KA（需标注） |
20KA（需标注） |
|
端子最大接线 |
25m㎡ |
25m㎡ |
25m㎡ |
|
外壳防护等级 |
IP20 |
IP20 |
IP20 |
|
工作环境温度 |
-25℃~60℃ |
-25℃~60℃ |
-25℃~60℃ |
|
存放环境温度 |
-40℃~75℃ |
-40℃~75℃ |
-40℃~75℃ |
