品牌:扬州雷明电气有限公司
工频放电电压:1000~1500 V
工作电压:260V
可靠击穿电压:1500V
起订:1台
供应:10000台
发货:1天内

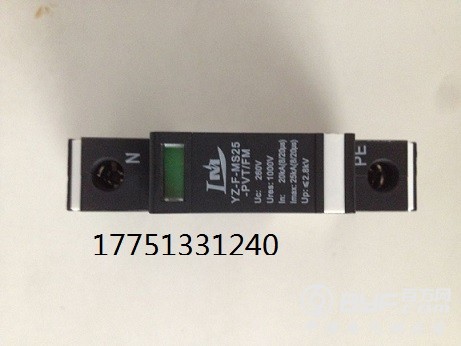

高压互感器间隙接地保护器F-MS25-PVT/FM
技术参数:
额定电压：57.7v/100v; 动作电压：DC1400V; 雷击/浪涌放电电流：20kA(8/20μs); 残压：≤2500VIEC 60664-1）; MTBF：108小时（≥10年）; 符合DIN VDE0110对污染等级3的要求; 阻燃等级为V0等级; P20保护等级，防手触摸; 接线线径：2.5-16mm2; 温度范围：-40℃～80℃; 湿度范围：90%-95%; 遥信节点绝缘：≥8kV
技术特点:
新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用最新密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，100%呈现开路状态，杜绝两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.
I级防雷
T1-15KA/4P-385V（10/350us） Iimp=15kA
T1-25KA/4P-320V（10/350us） Iimp=25kA
T1-35KA/4P-320V（10/350us） Iimp=35kA
T1-50KA/4P-320V（10/350us） Iimp=50kA
击穿保险器内置了独特的双脱扣保护装置，具有热和过载双重保护，确保主元件损坏时，装置整体呈现开路状态，从而杜绝元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确的动作。
F-MS25-PVT/FM击穿保险器具备损坏告警及与主回路电气隔离的遥信辅助触点输出功能，可方便运行人员日常巡视或者接入远程监视系统，避免运行中对该类元件的监视死角，有效提高系统继电保护的可靠性。
II、III级防雷
200KA/4P-420V（8/20us） In=100kA Imax=200kA
150KA/4P-420V（8/20us） In=80kA Imax=150kA
120KA/4P-420V（8/20us） In=60kA Imax=120kA
100KA/4P-420V（8/20us） In=60kA Imax=100kA
80KA/4P-420V（8/20us） In=40kA Imax=80kA
