品牌:锦宏

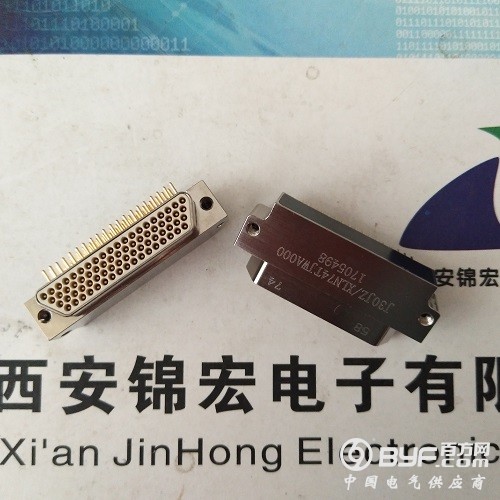

名称:J30JZ矩形连接器
型号:J30JZ/XLN15TJWA000
产地:西安
起订:5只
供应:1110只
发货:25天内
插座J30JZ直插式：J30JZPN□ZKNA000
垂直安装,网络间距：1.27*1.1
适用于印制板厚度：2.5mm（max)
芯数：9、15、21、25、31、37、51、66、74、100
J30JZPN9ZKNA000 J30JZPN15ZKNA000
J30JZPN21ZKNA000 J30JZPN25ZKNA000
J30JZPN31ZKNA000 J30JZPN37ZKNA000
J30JZPN51ZKNA000 J30JZPN66ZKNA000
J30JZPN74ZKNA000 J30JZPN100ZKNA000
插头J30JZ/X弯插式：J30JZ/XLN□TJWA000
垂直安装,网络间距：1.27*2
适用于印制板厚度：2mm（max)
芯数：9、15、21、25、31、37、51、66、74、100
J30JZ/XLN9TJWA000 J30JZ/XLN15TJWA000
J30JZ/XLN21TJWA000 J30JZ/XLN25TJWA000
J30JZ/XLN31TJWA000 J30JZ/XLN37TJWA000
J30JZ/XLN51TJWA000 J30JZ/XLN66TJWA000
J30JZ/XLN74TJWA000 J30JZ/XLN100TJWA000
咨询电话13519124299 传真029-89352058
J30JZ系列低插拔力微型矩形电连接器
产品特点
由西安锦宏电子有限公司开发生产的该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。
芯数：有9、15、21、25、37、51、66、74、100芯九种规格；
接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；
插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；
接触件尾端形式：压接式、焊杯式、直插式、弯插式；
导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用线芯截面积为0.07mm²的导线，但产品型号需特殊注明。
产品性能符合GJB2446的要求。
主要技术特征
|
环境温度 |
-55℃---+125℃ |
接触电阻 |
≦10m欧 |
|
振动 |
10Hz-2000Hz 196m/s² |
绝缘电阻 |
≧5000M欧 |
|
随机振动 |
功率谱密度0.4G2/Hz总加速度均方根值23.1G |
介质耐压 |
600V
|
|
冲击 |
735m/s² 11ms |
机械寿命 |
20000次 |
