品牌:SOUNDWELL
起订:2000个
供应:100000000个
发货:30天内
| 中空型旋转编码器型号： | EC56 |
| 名称： | 中空轴增量型编码器 |
| 中空型旋转编码器主要规格: | 外形尺寸： ￠56mm 额定功率: DC 5V 1mA； 定位数:30个； 脉冲数:15； 工作温度：-40°C to 85°C； 旋转寿命：50000次以上 |
| 中空型旋转编码器产品特点： | 较长的使用寿命，本体厚度薄形化，操作手感良好，大中空空间可应对多功能化的需求。 |
| 中空型旋转编码器应用领域： | 该产品适用家用电器、迷你蓝牙音响及相关电子设备上，主要功能为调节音量、调节温度、功能选择等。 |

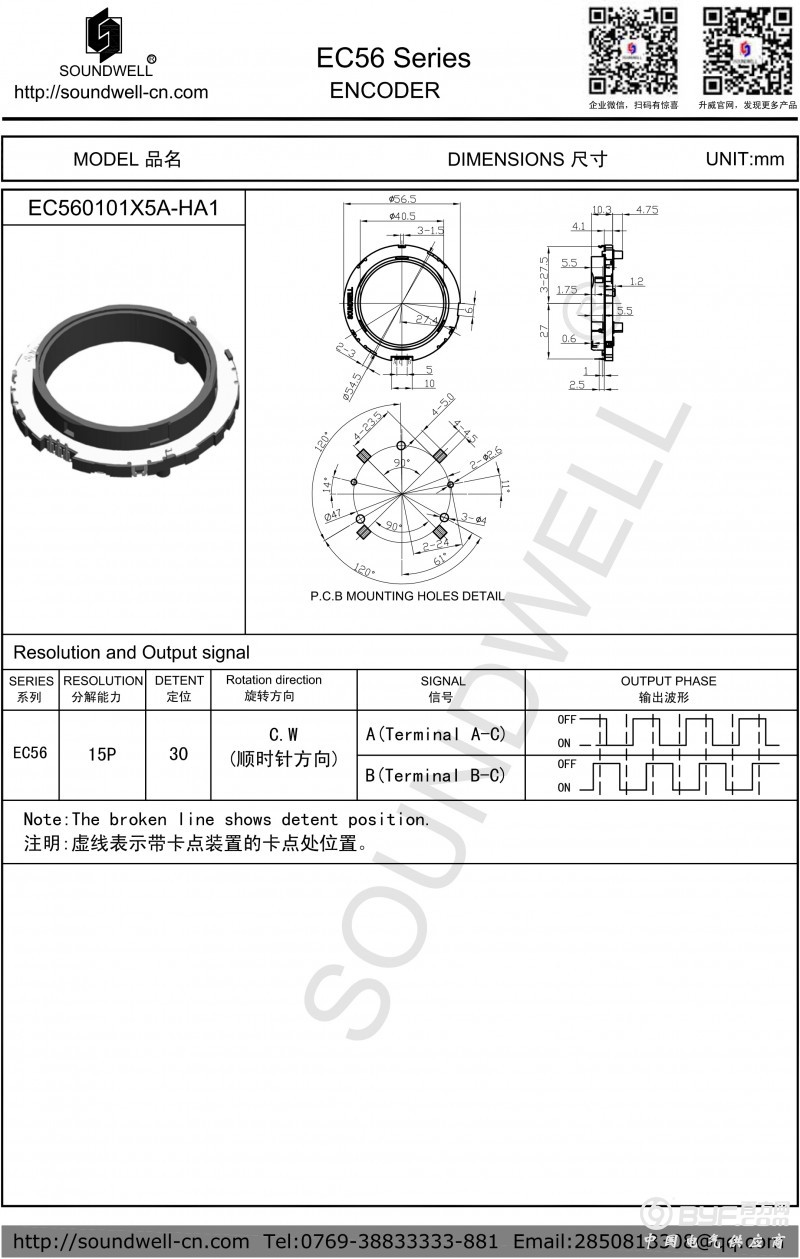

EC56产品规格，了解更多 旋转编码器http://www.soundwell-cn.com
一、MECHANICAL CHARACTERISTIC 机械特性
1、Detent Torque 定位点力矩 ：50~200gf.cm
2、Number and position of detent定位点数及位置：30点定位（间隔角度 12°±3°）
3、Shaft play in rotational wobble 轴的回转方向摆动：3° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：15个脉冲/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：50,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
下载EC56.pdf
