品牌:SOUNDWELL
起订:2000个
供应:100000000个
发货:30天内
| 旋转编码器型号： | EC10 |
| 名称： | 贯通轴增量型编码器 |
| 旋转编码器主要规格: | 外形尺寸：10mm 额定功率：DC5V 10mA； 定位数：12个/24个 脉冲数：6/12 工作温度：-20℃～80℃； 旋转寿命：100000次以上； |
| 旋转编码器产品特点： | 体积小，使用寿命长，设计为贯通轴型 |
| 旋转编码器应用领域： | 主要适用于鼠标、耳机、收音机、电子玩具、电子烟或其它电子厂品；主要功能为翻页、调频、调光、调音量、速度调节、温度调节、菜单选择等。 |

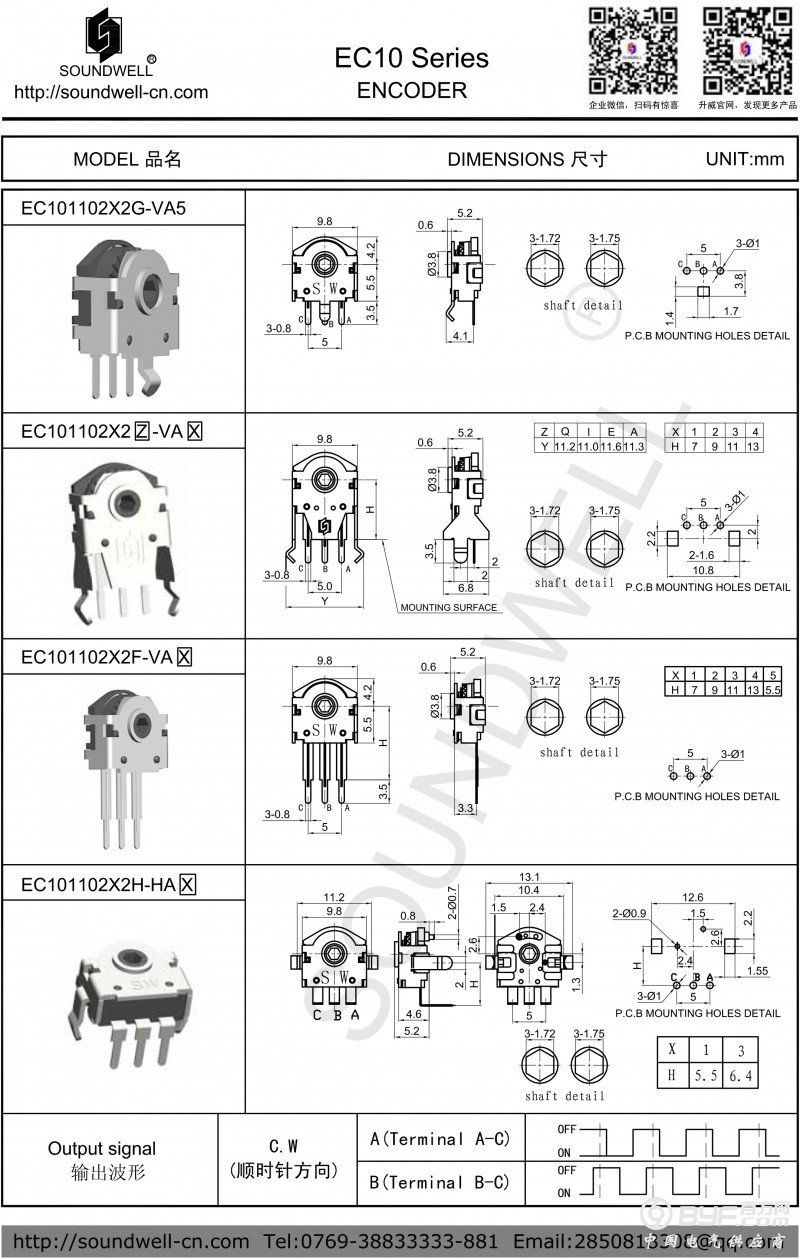

EC10产品规格，了解更多 旋转编码器http://www.soundwell-cn.com
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：5~100gf.cm
2、Total ratational angle 全回转角度：360°
3、Number and position of detent 定位点数：12 detents ，24 detents
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：6 pulses，12 pulses
2、Phase difference 相位差：△T≥0.08T
3、Rating power 额定功率 ：DC5V 10mA
4、Insulation resistance 绝缘阻抗：10MΩ 1 Minute at DC 50V
5、Dielectric voltage 耐电压：1 Minute at AC 50V
6、Chattering 振荡 ：≤3ms
7、Bounce 突跳：≤2ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
下载EC10.pdf
