品牌:扬州雷明电气有限公司
持续工作电压(Uc):260V
电压保护水平(Up):1.6KV
外壳防护等级:IP20
起订:1台
供应:100000台
发货:1天内

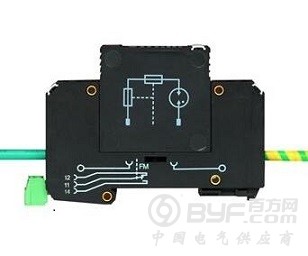

F-MS25-PVT/FM中性点二次接地保护器厂家
F-MS25-PVT/FM二次接地保护器中性点保护 、PT中性点保护、中性点、中性点接地、中性点不接地、1000V不击穿2500V可靠击穿、PT二次放电间隙、耐压试验其标准应为1000V摇测不击穿2500V摇测应可靠击穿、击穿保险器主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高，也可用于电力变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高. PT开口三角形接法、 PT 开口三角形接法、电压互感器低压侧装设击穿保险接地,一般用在不接地系统中 PT 二次中性点。
|
交流持续工作电压 Uc 工频放电电压Us 标称最大放电电流(8/20μs)In 最大放电电流(8/20us)Imax 电压保护水平 Up 遥信接口 外形尺寸（长×宽×高） 连接方式 |
260 V 1000～1500 V 20 kA 25 kA 2.8 kV 有 90mm×18mm×66mm 35mm导轨 |
260 V 1000～1500 V 20 kA 25 kA 2.8 kV 无 90mm×18mm×66mm 35mm导轨 |
安装、使用与维护
产品应固定安装于35mm导轨上。
产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。
遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。
产品投入运行前应作预防性试验，试验项目如下：
a)工频放电电压试验 高压侧的电流限止在0.1A以下，其放电电压值用精度不低于1.0级的仪表测量，其三次读数的算术平均值应符合上表中规定。
