品牌:凯普德
型号:QHB0.85/8-260/3-740
包装:木箱
产地:江苏
起订:1台
供应:1000台
发货:3天内
QJB-W穿墙回流泵 0.85kw 穿墙回流泵厂家直销

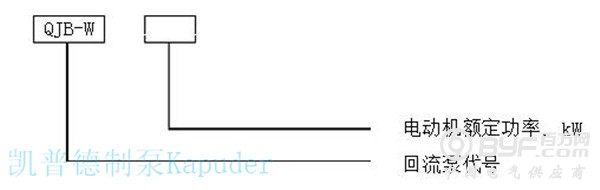

一、型号
二、结构

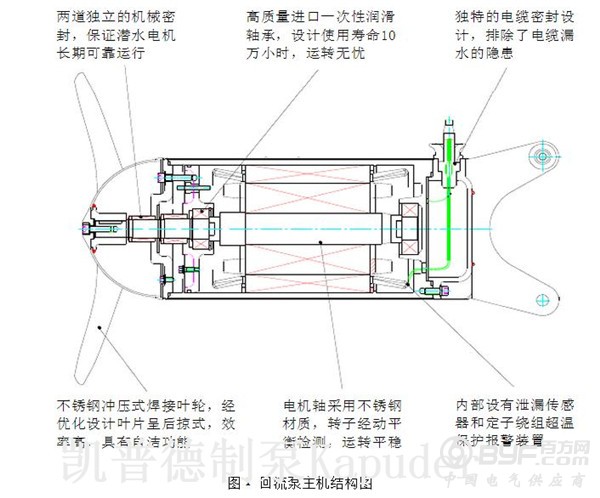

QJB型回流泵主要由主机、安装系统及电控设备组成。 主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。图1为回流泵潜水电机结构图。

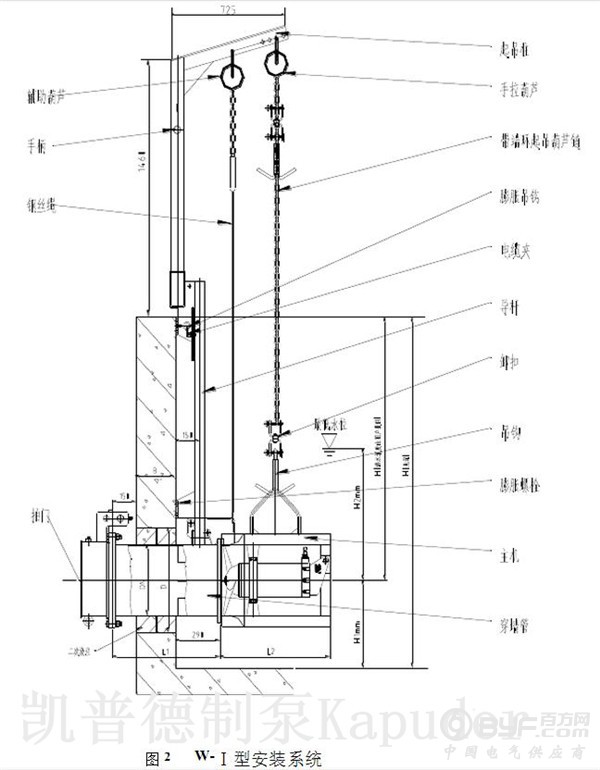

回流泵安装系统主要由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。 如图2所示，W-Ⅰ型安装系统配有辅助起吊装置，它包括带钩葫芦和钢丝绳，当起吊过程中发生运行不畅时，可利用辅助起吊装置进行调整。
图3、图4、图5分别表示了W-Ⅱ、W-Ⅲ和W-Ⅳ型安装系统的安装方式。 专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸回流泵（主机）。穿墙管一般采取二次浇注的方法固定在墙中，吊架座、导杆采用膨胀螺栓固定，无需预留孔。
注意：为方便安装与维护，防止葫芦锈蚀损坏，回流泵安装系统起吊用的起吊环链与手 拉葫芦可快速装拆。 一般每台潜水搅拌机配一根吊环链，而手拉葫芦为多台共用。当安装或维护保养某台潜水搅拌机时，才挂上手拉葫芦，穿上起吊环链，进行安装或维护。安装或维护完毕后，拆下起吊环链，将其拉紧并固定在起吊架挂钩上（起吊环链另一端用卸扣与潜水搅拌机主机联接），然后拆下手拉葫芦放入室内妥善保管。盘动手把也是多台共用。 控制柜用作潜水搅拌机的启动、停止和运行监视，根据用户要求不同,可包括控制柜、端子箱、液位控制器等，并设有过载、缺相、短路、漏水等保护功能。详见控制设备的随机使用说明书。
